Основные гидролинии (7) [моноблочный стрела] <US> — HITACHI EX75US-5

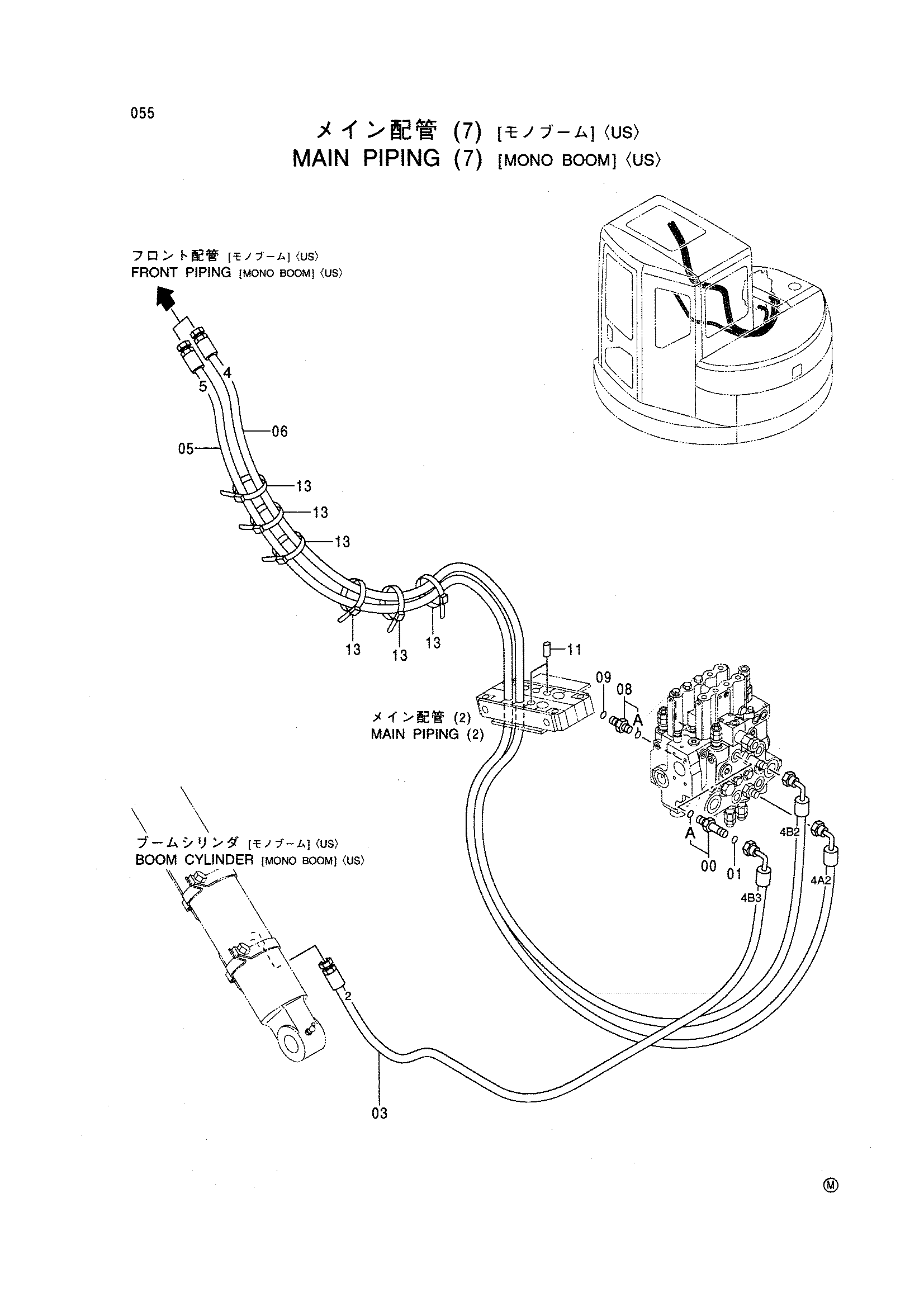

Заводская схема «Основные гидролинии (7) [моноблочный стрела] <US>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (7) [моноблочный стрела] <US> HITACHI EX75US-5](/catalog-drawings/84/841b24b4-b763-4ad9-af34-9e99b0d86556.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199247 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4138938 | Уплотнительное кольцо | 1 |
| 03 | 4416152 | Шланг | 1 |
| 05 | 4431436 | Шланг | 1 |
| 06 | 4431435 | Шланг | 1 |
| 08 | 4189602 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 1 |
| 11 | 4340048 замена: 4445836 | Пробка | 2 |
| 11 | 4445836 | Пробка | 2 |
| 13 | 4121859 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
