Пилотные гидролинии (7) [моноблочный стрела] <US> — HITACHI EX75US-5
Заводская схема «Пилотные гидролинии (7) [моноблочный стрела] <US>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

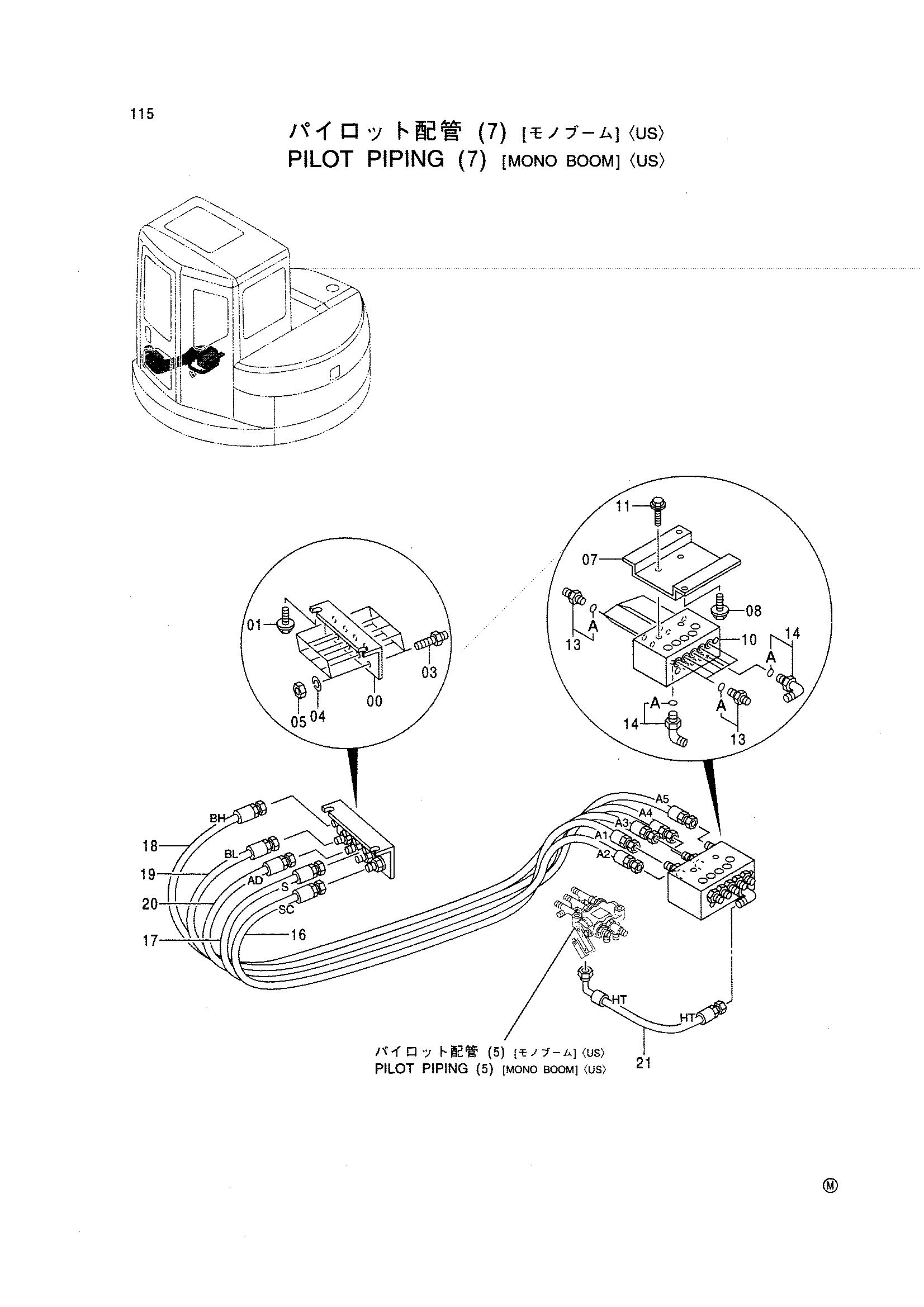

![Схема Пилотные гидролинии (7) [моноблочный стрела] <US> HITACHI EX75US-5](/catalog-drawings/ce/ce86980b-6b4e-4615-9ccb-2a6882c74366.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3084987 | Кронштейн | 1 |
| 01 | J021025 | Болт с шайбой | 2 |
| 03 | 4248117 | Адаптер | 8 |
| 04 | A590912 | Пружинная шайба | 8 |
| 05 | 4209198 | Гайка | 8 |
| 07 | 3084967 | Кронштейн | 1 |
| 08 | J021025 | Болт с шайбой | 2 |
| 10 | 4430590 | Клапан регулировочный | 1 |
| 11 | J021020 | Болт с шайбой | 2 |
| 13 | 4200465 | Адаптер | 10 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4156434 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4430219 | Шланг | 1 |
| 17 | 4430220 | Шланг | 1 |
| 18 | 4430222 | Шланг | 1 |
| 19 | 4430223 | Шланг | 1 |
| 20 | 4414935 | Шланг | 1 |
| 21 | 4430267 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
