Основные гидролинии (гидромолот и гидроножницы) [моноблочный стрела] <US> — HITACHI EX75US-5
Заводская схема «Основные гидролинии (гидромолот и гидроножницы) [моноблочный стрела] <US>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

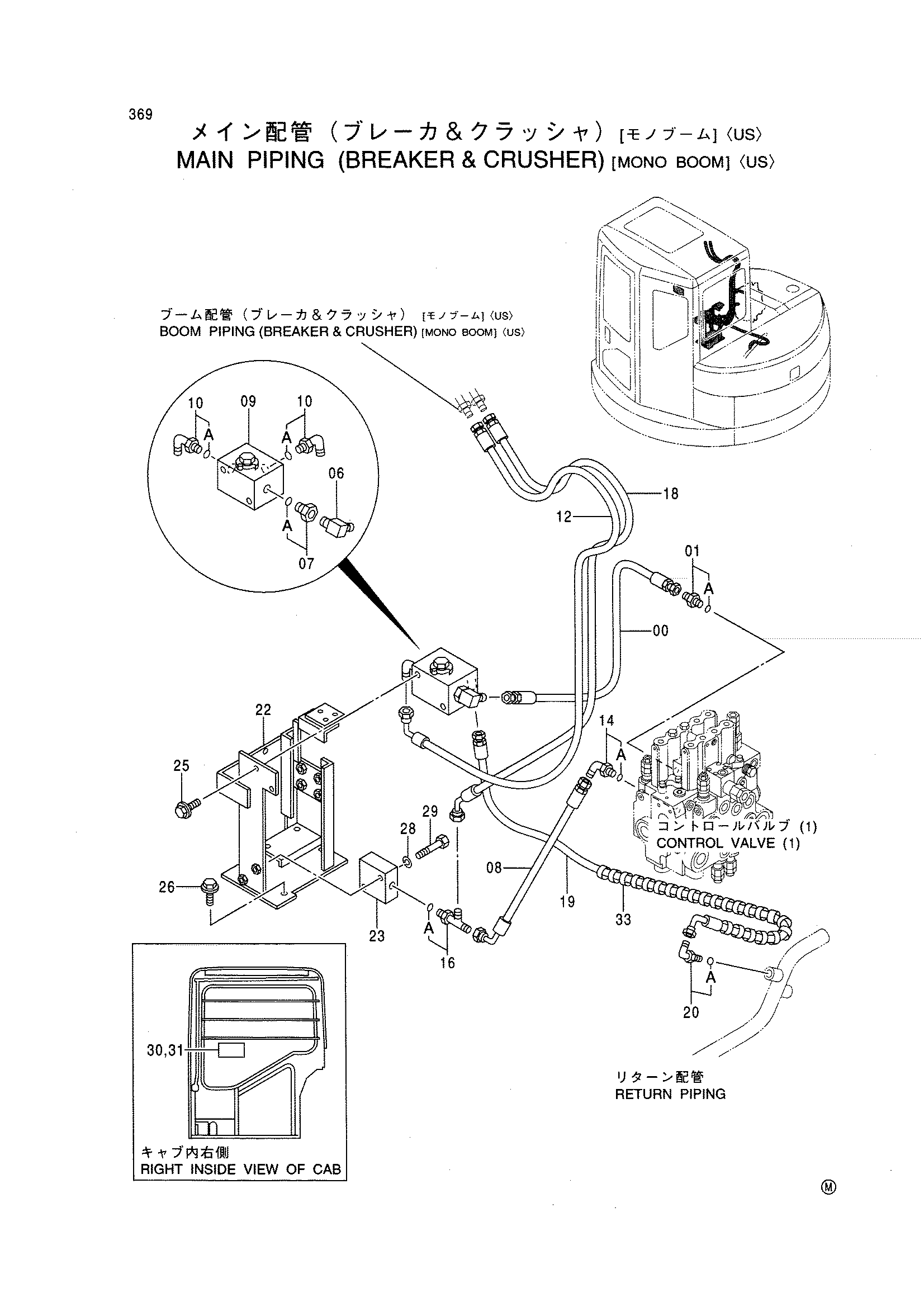

![Схема Основные гидролинии (гидромолот и гидроножницы) [моноблочный стрела] <US> HITACHI EX75US-5](/catalog-drawings/72/7234ce31-181b-4f6f-ac07-55698a1a1a8e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4306555 | Шланг | 1 |
| 01 | 4210361 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4436135 | Угловой штуцер | 1 |
| 07 | 4132049 | Переходник | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4444304 | Шланг | 1 |
| 09 | 4261540 | Клапан | 1 |
| 10 | 4202113 | Угловой штуцер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4436076 | Шланг | 1 |
| 14 | 4200580 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4205383 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4436077 | Шланг | 1 |
| 19 | 4436078 | Шланг | 1 |
| 20 | 4157562 | Угловой штуцер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 7038213 | Кронштейн | 1 |
| 23 | 4436068 | Блок | 1 |
| 25 | J011025 | Болт с шайбой | 2 |
| 26 | J021030 | Болт с шайбой | 2 |
| 28 | A590908 | Пружинная шайба | 2 |
| 29 | J900855 | Болт | 2 |
| 30 | 4245758 | Информационная табличка | 1 |
| 31 | 4245076 | Информационная табличка | 1 |
| 33 | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
