Гидроцилиндр стрелы — HITACHI EX75US-5

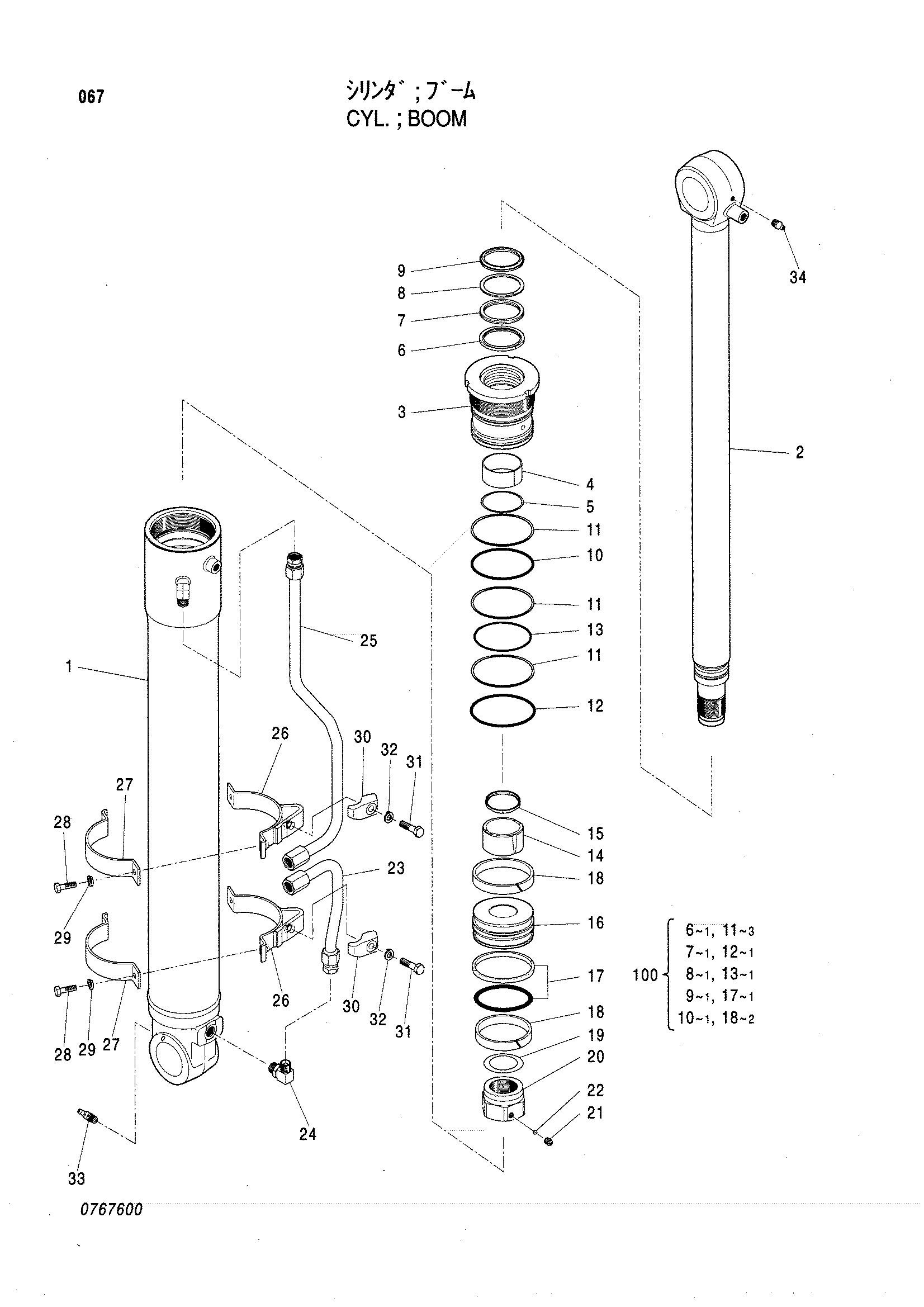

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4414236 | Гидроцилиндр стрелы | 1 | |
| 1 | 0767601 | Труба гидроцилиндра | 1 |
| 2 | 0767602 | Шток поршня | 1 |
| 3 | 0767603 | Головка гидроцилиндра | 1 |
| 4 | 0767604 | Втулка | 1 |
| 5 | 0240904 | Стопорное кольцо | 1 |
| 6 | 0240913 | Кольцо | 1 |
| 7 | 0240911 | U-образная манжета | 1 |
| 8 | 0240912 | Опорное кольцо | 1 |
| 9 | 0667504 | Грязесъёмное кольцо | 1 |
| 10 | A811120 | Уплотнительное кольцо | 1 |
| 11 | 0223704 | Опорное кольцо | 3 |
| 12 | A810125 | Уплотнительное кольцо | 1 |
| 13 | A811115 | Уплотнительное кольцо | 1 |
| 14 | 0767605 | Амортизирующий подшипник | 1 |
| 15 | 0675106 | Уплотнение амортизатор | 1 |
| 16 | 0767606 | Поршень | 1 |
| 17 | 0223706 | Уплотнительное кольцо | 1 |
| 18 | 0685806 | Кольцо | 2 |
| 19 | 0609109 | Регулировочная шайба | 1 |
| 20 | 0686604 | Гайка | 1 |
| 21 | 0309011 | Установочный винт | 1 |
| 22 | 0111707 | Стальной шарик | 1 |
| 23 | 0767607 | Трубка | 1 |
| 25 | 0767608 | Трубка | 1 |
| 26 | 0767609 | Лента | 2 |
| 27 | 0309017 | Лента | 2 |
| 28 | 0408815 | Болт | 4 |
| 29 | 0325913 | Шайба | 4 |
| 30 | 0310616 | Держатель | 2 |
| 31 | 0309022 | Болт | 2 |
| 32 | 0208516 | Пружинная шайба | 2 |
| 33 | J75581 | Пресс-маслёнка | 1 |
| 34 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4441346 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
