Гидроцилиндр стрелы — HITACHI EX75US-5

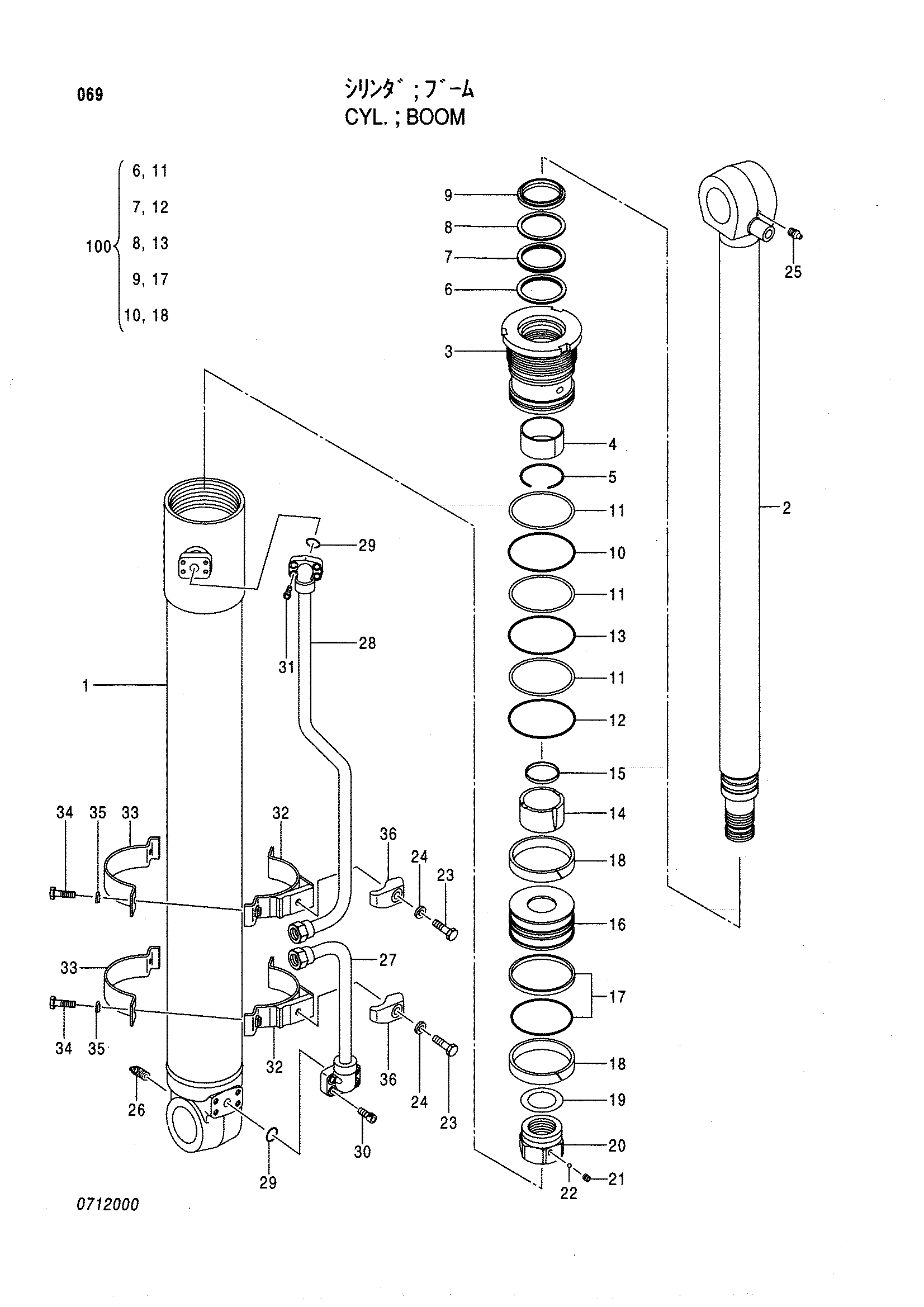

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4385181 | Гидроцилиндр стрелы | 1 | |
| 1 | 0712001 | Труба гидроцилиндра | 1 |
| 2 | 0712002 | Шток поршня | 1 |
| 3 | 0643401 | Головка гидроцилиндра | 1 |
| 4 | 0643402 | Втулка | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0271311 | Кольцо | 1 |
| 7 | 0271309 | U-образная манжета | 1 |
| 8 | 0271310 | Опорное кольцо | 1 |
| 9 | 0666806 | Грязесъёмное кольцо | 1 |
| 10 | A811110 | Уплотнительное кольцо | 1 |
| 11 | 0310904 | Опорное кольцо | 3 |
| 12 | A810115 | Уплотнительное кольцо | 1 |
| 13 | A811105 | Уплотнительное кольцо | 1 |
| 14 | 0643403 | Амортизирующий подшипник | 1 |
| 15 | 0408807 | Уплотнение | 1 |
| 16 | 0643404 | Поршень | 1 |
| 17 | 0225614 | Уплотнительное кольцо | 1 |
| 18 | 0225620 | Кольцо | 2 |
| 19 | 0326007 | Регулировочная шайба | 1 |
| 20 | 0409108 | Гайка | 1 |
| 21 | 0310612 | Установочный винт | 1 |
| 22 | 0111818 | Стальной шарик | 1 |
| 23 | 0259509 | Болт | 2 |
| 24 | 0208516 | Пружинная шайба | 2 |
| 25 | J75481 | Пресс-маслёнка | 1 |
| 26 | J75581 | Пресс-маслёнка | 1 |
| 27 | 0643405 | Трубка | 1 |
| 28 | 0643406 | Трубка | 1 |
| 29 | 4509181 | Уплотнительное кольцо | 2 |
| 30 | 0158855 | Болт с внутренним шестигранником | 4 |
| 31 | M340825 | Болт с внутренним шестигранником | 4 |
| 32 | 0409018 | Лента | 2 |
| 33 | 0327410 | Лента | 2 |
| 34 | 0408815 | Болт | 4 |
| 35 | 0325913 | Шайба | 4 |
| 36 | 0310616 | Держатель | 2 |
| 100 | 4369768 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
