Гидролинии рабочего оборудования [моноблочный стрела] <US> — HITACHI EX75US-5

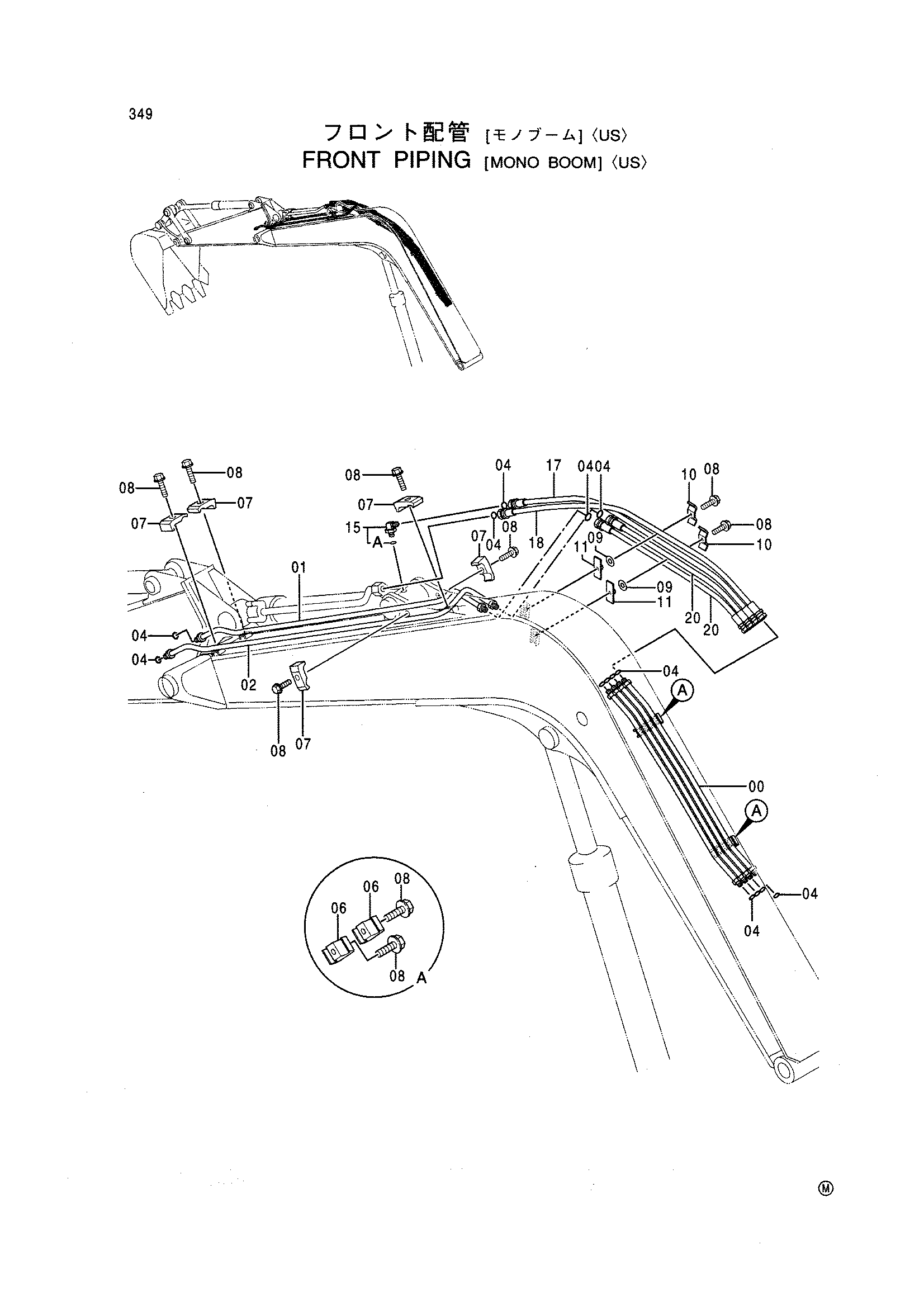

Заводская схема «Гидролинии рабочего оборудования [моноблочный стрела] <US>» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидролинии рабочего оборудования [моноблочный стрела] <US> HITACHI EX75US-5](/catalog-drawings/2f/2fd92320-c9ea-4be9-9e05-c466617a78fe.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754386 замена: 9755871 | Трубка | 4 |
| 00 | 9755871 | Трубка | 4 |
| 01 | 9742256 | Трубка | 1 |
| 02 | 9742257 | Трубка | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 14 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | 4190125 | Хомут трубки | 5 |
| 08 | J011250 | Болт с шайбой | 11 |
| 09 | A590112 | Плоская шайба | 2 |
| 10 | 4202103 | Хомут | 2 |
| 11 | 9727634 | Хомут | 2 |
| 15 | 4205382 замена: 4200580 | Угловой штуцер | 1 |
| 15 | 4200580 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4437248 | Шланг | 1 |
| 18 | 4437247 | Шланг | 1 |
| 20 | 4359158 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
