Каталог запчастей HITACHI
Консоль (левый) — HITACHI EX75US-5

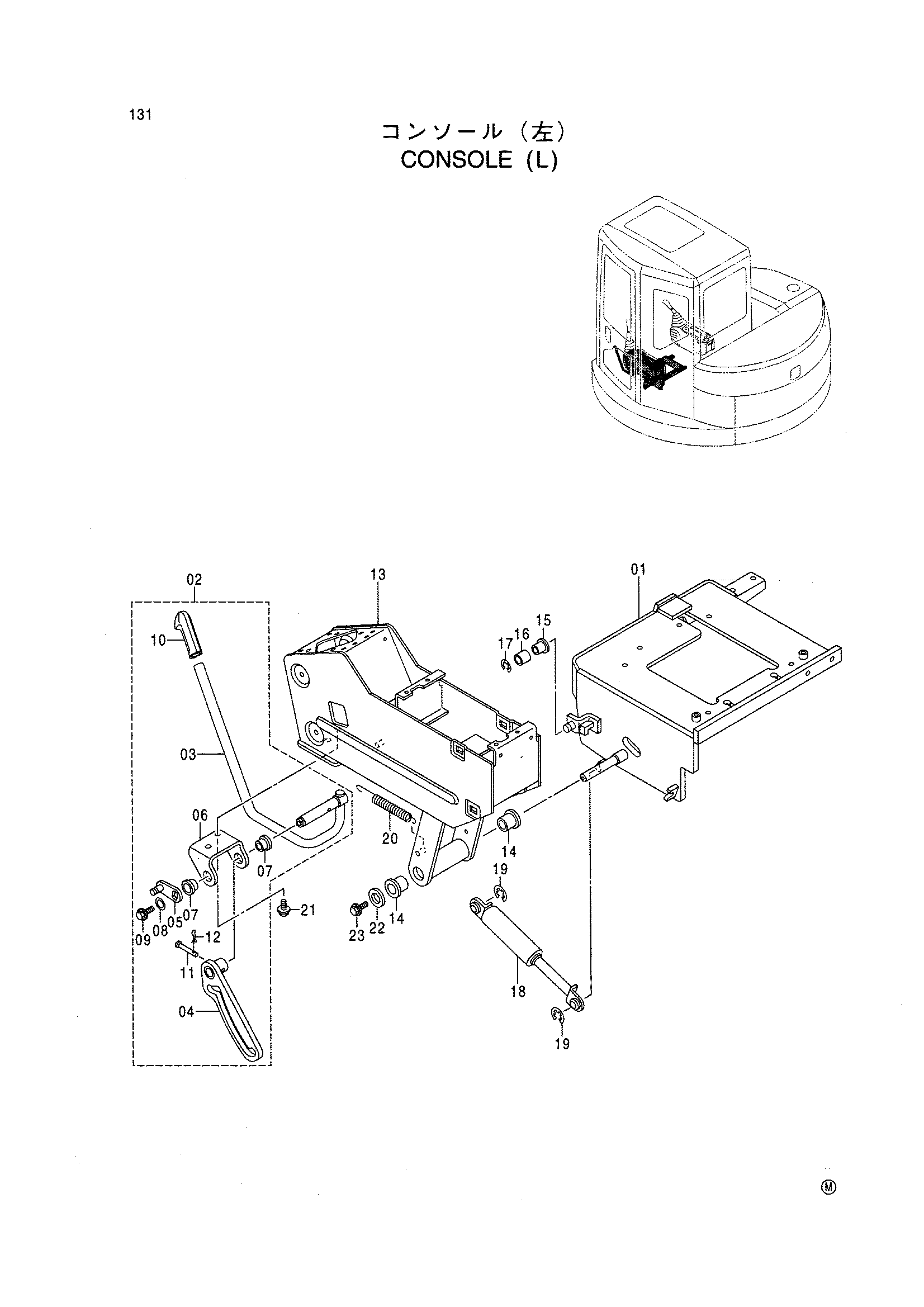

Заводская схема «Консоль (левый)» для HITACHI EX75US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4416129 | Консоль | 1 | |
| 01 | 4435341 | Стойка | 1 |
| 02 | 4435385 | Рычаг в сборе | 1 |
| 03 | 4435349 | Рычаг | 1 |
| 04 | 4435356 | Тяга | 1 |
| 05 | 4435358 | Пластина | 1 |
| 06 | 4435361 | Кронштейн | 1 |
| 07 | 4435364 | Втулка | 2 |
| 08 | 4435368 | Шайба | 1 |
| 09 | 4372337 | Болт | 1 |
| 10 | 3051611 | Рукоятка | 1 |
| 11 | 4435370 | Палец | 1 |
| 12 | 4365839 | Стопорный палец | 1 |
| 13 | 6017813 | Стойка | 1 |
| 14 | 4435371 | Втулка | 2 |
| 15 | 4435375 | Втулка | 1 |
| 16 | 4435377 | Втулка | 1 |
| 17 | 4435378 | Стопорное кольцо | 1 |
| 18 | 4435379 | Амортизатор | 1 |
| 19 | 4435380 | Стопорное кольцо | 2 |
| 20 | 4435381 | Пружина | 1 |
| 21 | 4435382 | Болт с шайбой | 2 |
| 22 | 4435368 | Шайба | 1 |
| 23 | 4372337 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
