Рама — HITACHI EX75URT-5

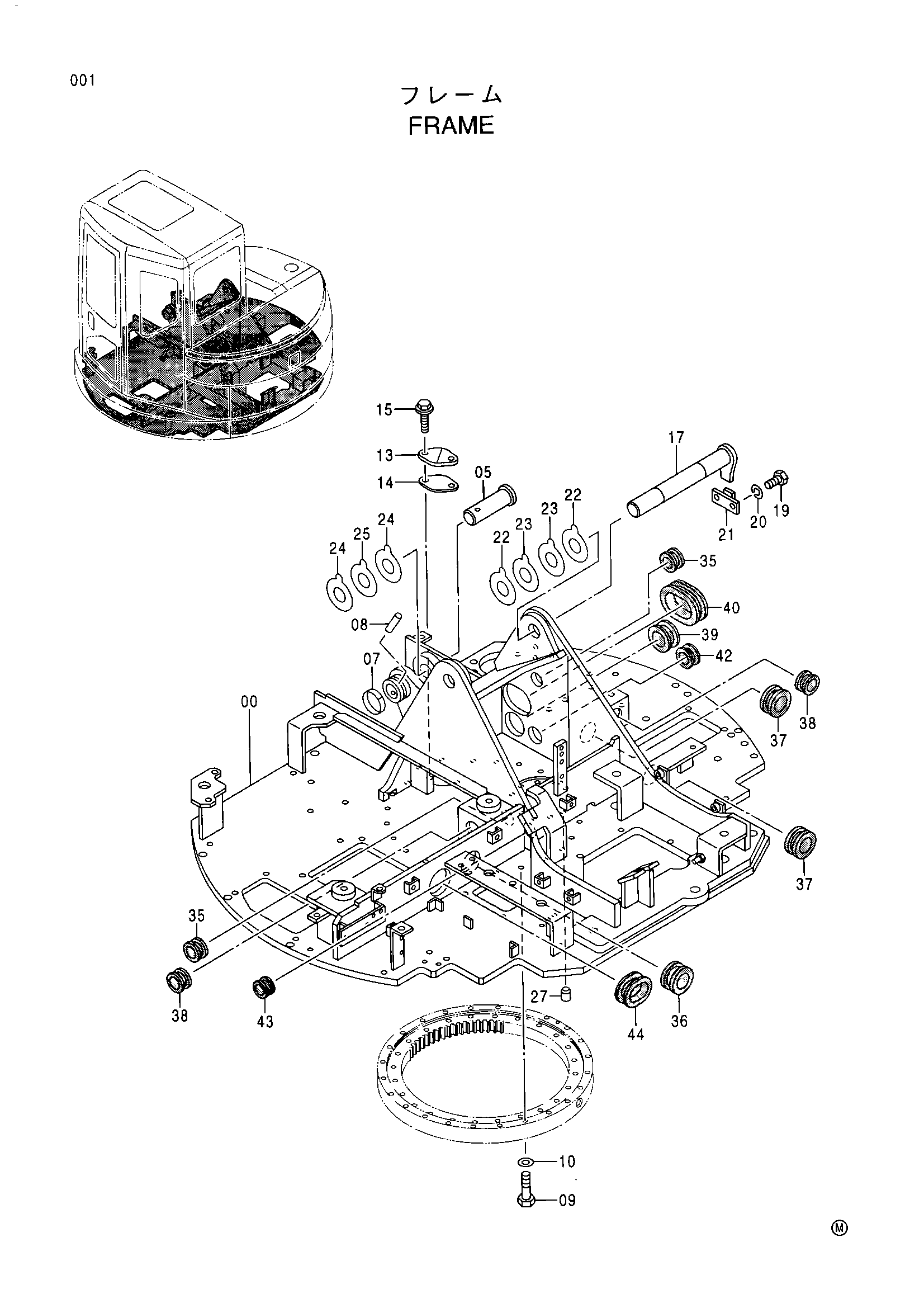

Заводская схема «Рама» для HITACHI EX75URT-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006400 | Рама основной | 1 |
| 05 | 3083863 | Палец | 1 |
| 07 | 4065688 | Кольцо | 1 |
| 08 | 4065689 | Палец | 1 |
| 09 | J921685 | Болт | 24 |
| 10 | J222016 | Шайба | 24 |
| 13 | 4415231 | Крышка | 1 |
| 14 | 4415233 | Манжета | 1 |
| 15 | J021025 | Болт с шайбой | 2 |
| 17 | 8068593 | Палец | 1 |
| 19 | J901635 | Болт | 2 |
| 20 | A590916 | Пружинная шайба | 2 |
| 21 | 9754382 | Пластина | 1 |
| 22 | 4374422 | Упорная пластина 1.0 | 2 |
| 23 | 4374423 | Упорная пластина 2.0 | 2 |
| 24 | 4374422 | Упорная пластина 1.0 | 2 |
| 25 | 4374423 | Упорная пластина 2.0 | 1 |
| 27 | 4415325 | Установочный штифт | 1 |
| 35 | 4338858 | Резиновая втулка | 2 |
| 36 | 4201986 | Резиновая втулка | 1 |
| 37 | 4338863 | Резиновая втулка | 2 |
| 38 | 4509404 | Резиновая втулка | 2 |
| 39 | 4191977 | Резиновая втулка | 1 |
| 40 | 4191978 | Резиновая втулка | 1 |
| 42 | 4353477 | Резиновая втулка | 1 |
| 43 | 4257181 | Резиновая втулка | 2 |
| 44 | 4430637 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
