Пилотный трубопроводы (9) — HITACHI EX75URT-5

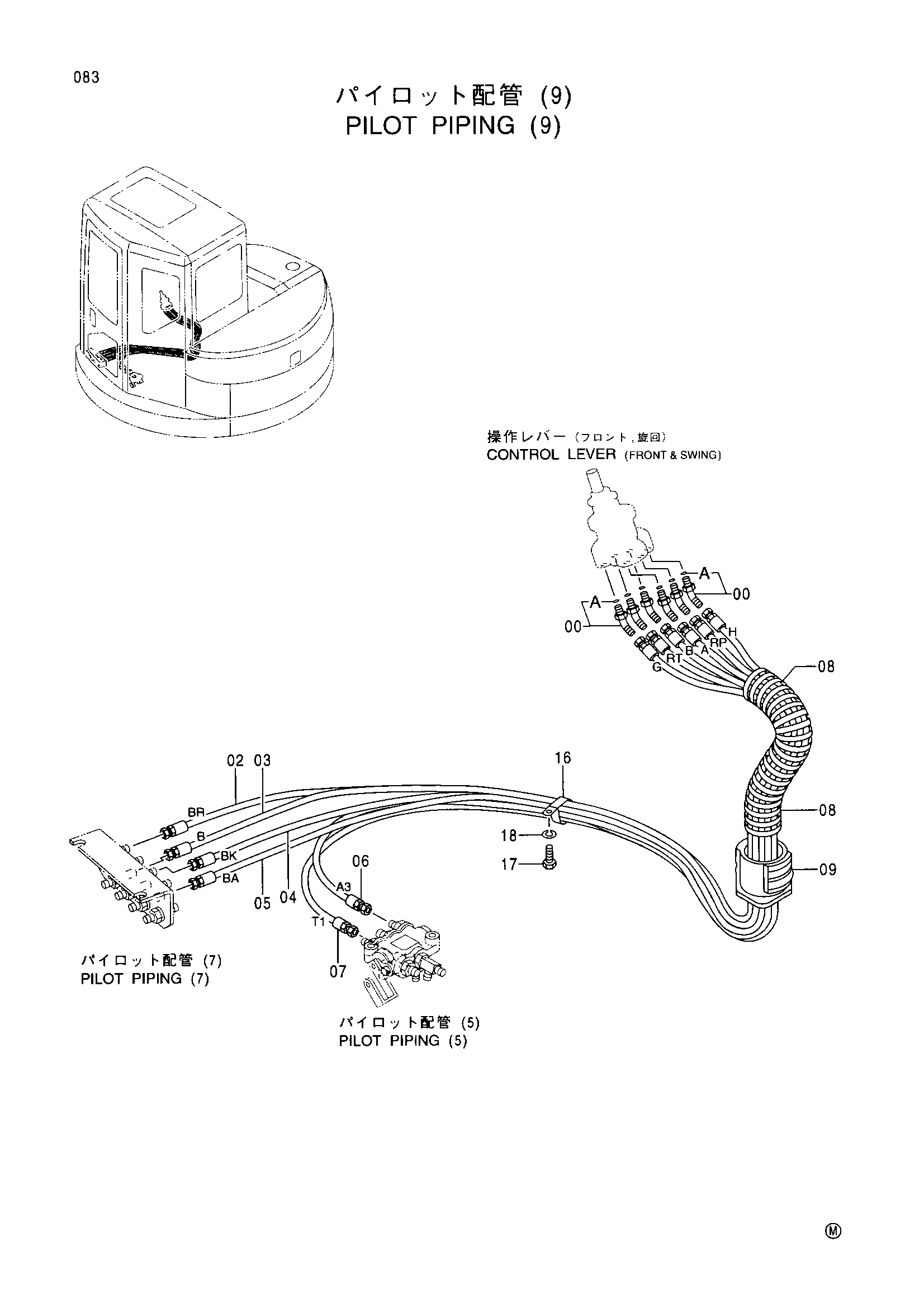

Заводская схема «Пилотный трубопроводы (9)» для HITACHI EX75URT-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4193826 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4414373 | Шланг (A, BR) | 1 |
| 03 | 4414376 | Шланг (B) | 1 |
| 04 | 4414380 | Шланг (G, BK) | 1 |
| 05 | 4414381 | Шланг (H, BA) | 1 |
| 06 | 4443049 | Шланг (RP, A3) | 1 |
| 07 | 4443050 | Шланг (RT, T1) | 1 |
| 08 | 4044420 | Защитный кожух | 2 |
| 09 | 3079728 | Втулка | 1 |
| 16 | 4190264 | Зажим | 1 |
| 17 | J901020 | Болт | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
