Облицовка (4) — HITACHI EX75URT-5

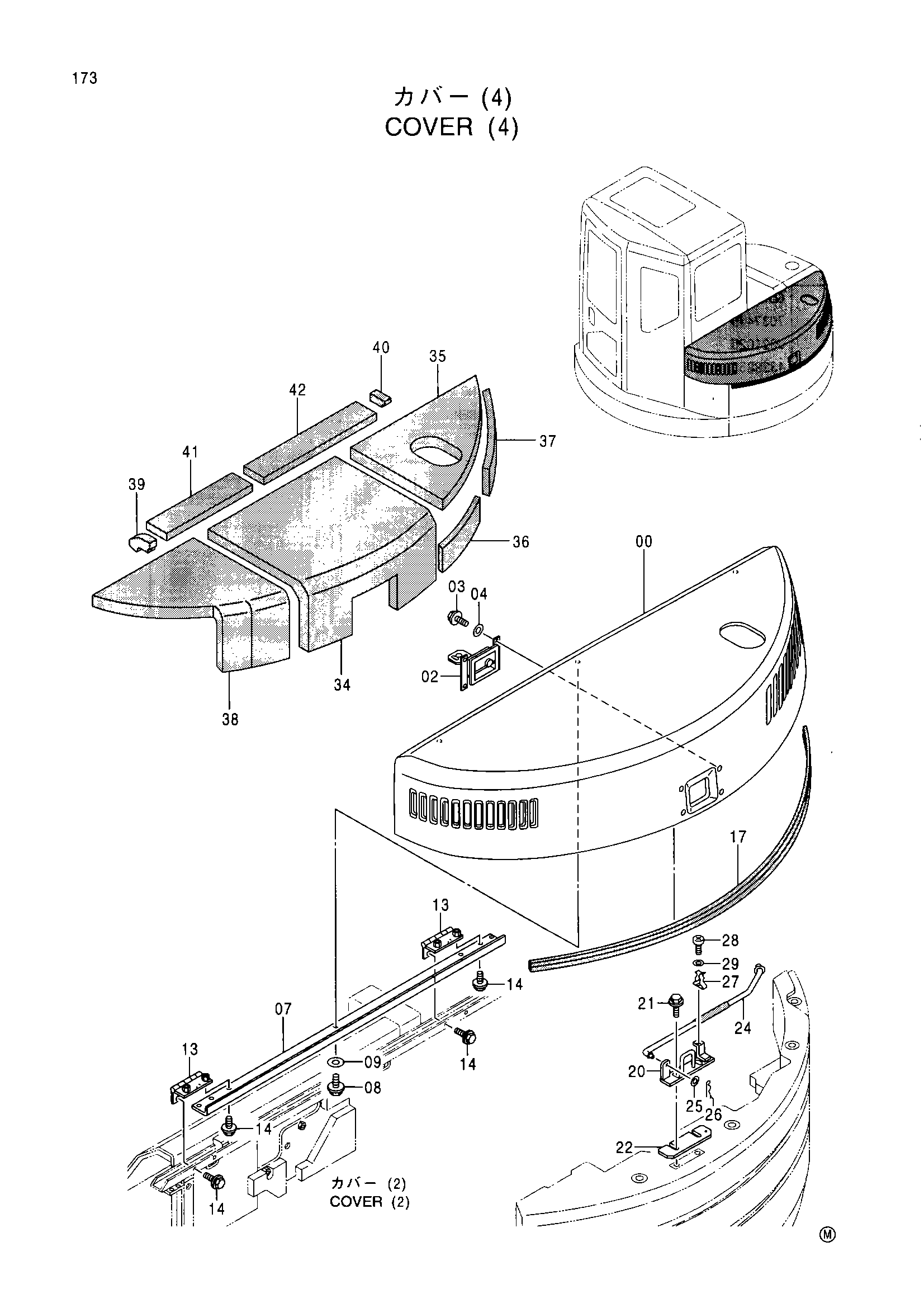

Заводская схема «Облицовка (4)» для HITACHI EX75URT-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006867 | Крышка двигатель | 1 |
| 02 | 4430675 | Защёлка | 1 |
| 03 | J010614 | Болт с шайбой | 4 |
| 04 | A590106 | Плоская шайба | 4 |
| 07 | 3088125 | Кронштейн | 1 |
| 08 | J011020 | Болт с шайбой | 3 |
| 09 | A590110 | Плоская шайба | 3 |
| 13 | 9752248 | Петля | 2 |
| 14 | J021025 | Болт с шайбой | 8 |
| 17 | 4416413 | Резиновая прокладка | 1 |
| 20 | 8077492 | Защёлка | 1 |
| 21 | J021025 | Болт с шайбой | 2 |
| 22 | 4437926 | Регулировочная шайба | 2 |
| 24 | 8077485 | Стойка | 1 |
| 25 | A590108 | Плоская шайба | 1 |
| 26 | 4022697 | Стопорный палец | 1 |
| 27 | 4330276 | Держатель | 1 |
| 28 | M430410 | Винт | 1 |
| 29 | A590104 | Плоская шайба | 1 |
| 34 | 4420844 | Резиновая прокладка | 1 |
| 35 | 4420851 | Резиновая прокладка | 1 |
| 36 | 4420854 | Резиновая прокладка | 1 |
| 37 | 4420858 | Резиновая прокладка | 1 |
| 38 | 4420866 | Резиновая прокладка | 1 |
| 39 | 4432918 | Резиновая прокладка | 1 |
| 40 | 4432989 | Резиновая прокладка | 1 |
| 41 | 4432990 | Резиновая прокладка | 1 |
| 42 | 4432991 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
