Основной трубопроводы (5) — HITACHI EX75URT-5

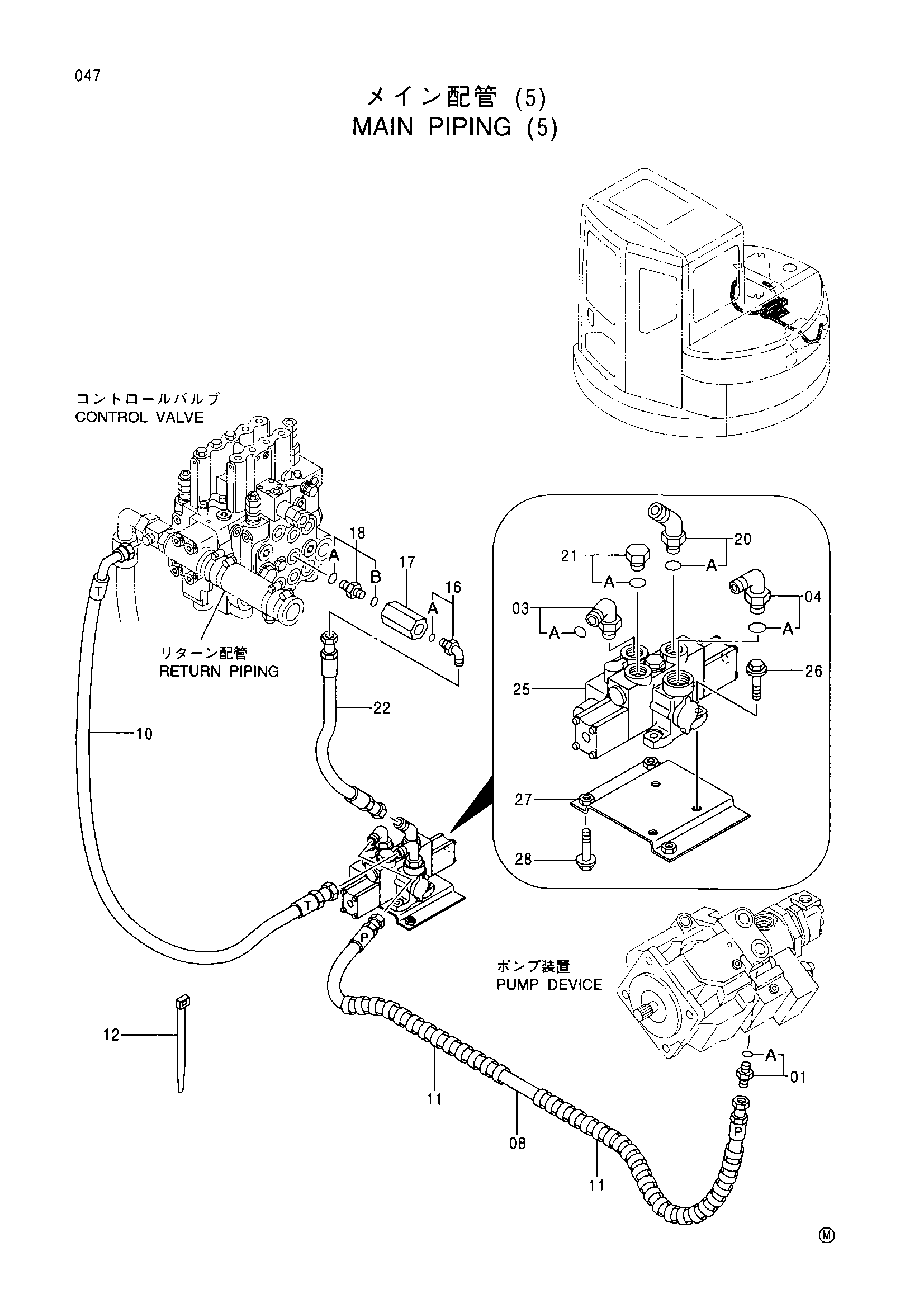

Заводская схема «Основной трубопроводы (5)» для HITACHI EX75URT-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4279302 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4154672 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4353073 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4449013 | Шланг (P) | 1 |
| 10 | 4431012 | Шланг (T) | 1 |
| 11 | 4327294 | Защитный кожух | 5 |
| 12 | 4055312 | Ленточный зажим | 3 |
| 16 | 4154672 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4241707 | Обратный клапан | 1 |
| 18 | 4229542 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 18B | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4200326 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4174541 | Пробка | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4428534 | Шланг | 1 |
| 25 | 4443975 | Гидрораспределитель | 1 |
| 26 | J021030 | Болт с шайбой | 3 |
| 27 | 8081620 | Кронштейн | 1 |
| 28 | J021045 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
