Пилотный трубопроводы (10) — HITACHI EX75URT-5

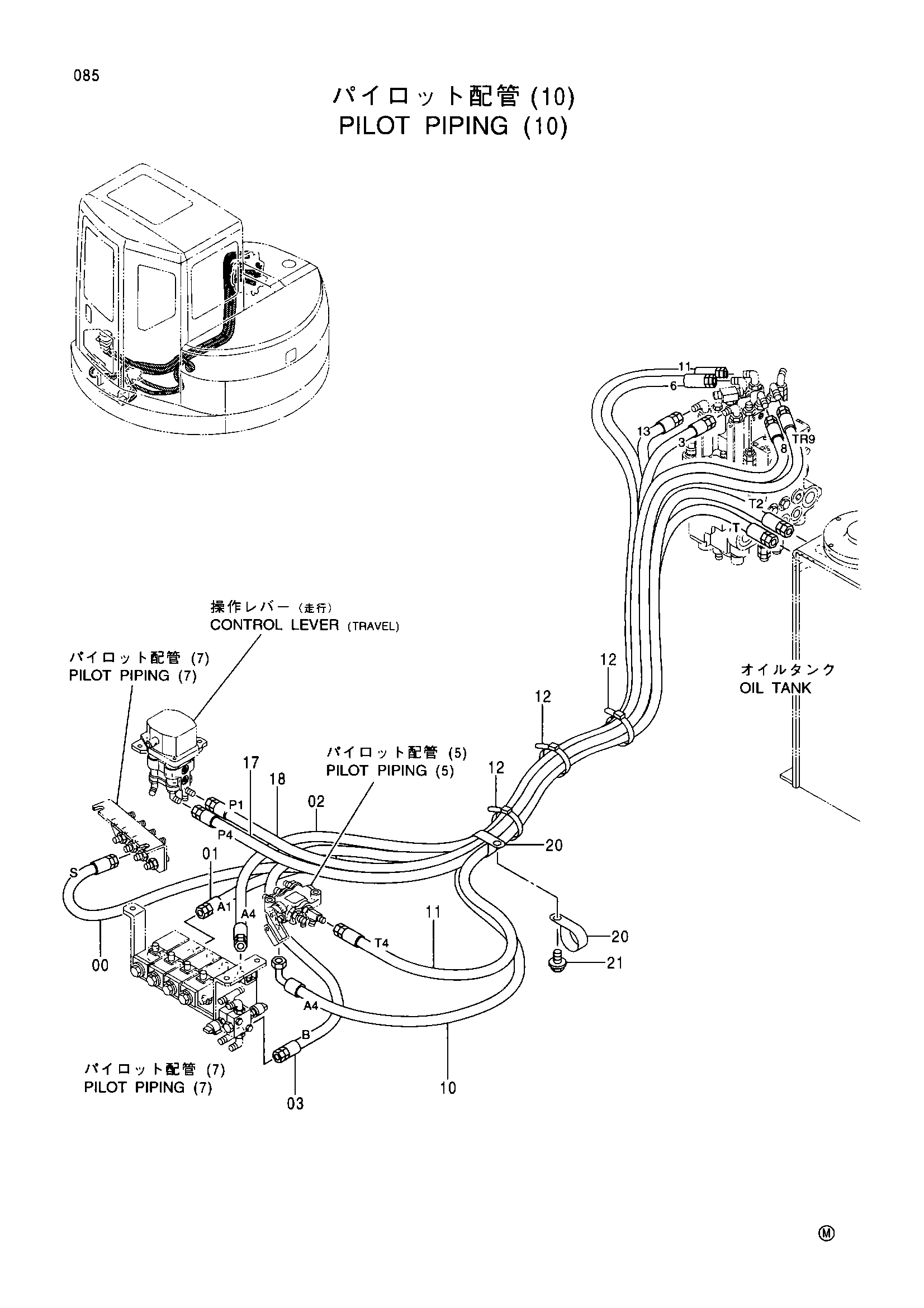

Заводская схема «Пилотный трубопроводы (10)» для HITACHI EX75URT-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4443051	Шланг (3, S)	1
01	4443052	Шланг (6, A1)	1
02	4443053	Шланг (8, A4)	1
03	4443054	Шланг (13, B)	1
10	4443057	Шланг (A4, T)	1
11	4449260	Шланг (T4, T2)	1
12	4055312	Ленточный зажим	3
17	4440229	Шланг (P4, 11)	1
18	4440228	Шланг (P1, TR9)	1
20	4193848	Зажим	2
21	J011025	Болт с шайбой	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
