Пилотный трубопроводы (7) — HITACHI EX75URT-5

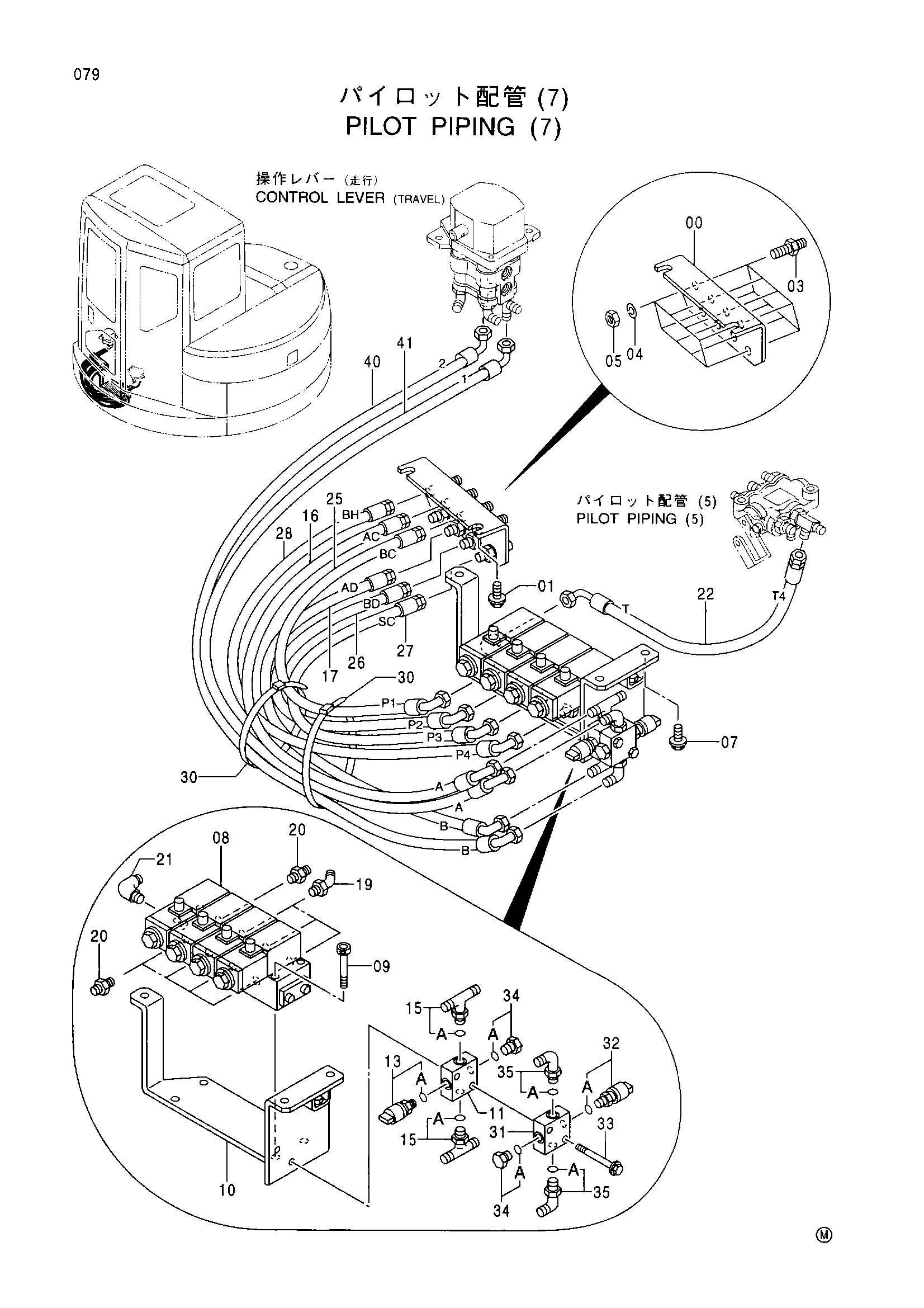

Заводская схема «Пилотный трубопроводы (7)» для HITACHI EX75URT-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3084987 | Кронштейн | 1 |
| 01 | J021025 | Болт с шайбой | 2 |
| 03 | 4248117 | Адаптер | 8 |
| 04 | A590912 | Пружинная шайба | 8 |
| 05 | 4209198 | Гайка | 8 |
| 07 | J021025 | Болт с шайбой | 3 |
| 08 | 4316706 | Электромагнитный клапан | 1 |
| 09 | M340865 | Болт с внутренним шестигранником | 4 |
| 10 | 8082974 | Кронштейн | 1 |
| 11 | 4411001 | Челночный клапан | 1 |
| 13 | 4333040 | Выключатель | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4203163 | Тройник | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4443040 | Шланг (AC, A) | 1 |
| 17 | 4443041 | Шланг (AD, B) | 1 |
| 19 | 4154655 | Угловой штуцер | 3 |
| 20 | 4154651 | Адаптер | 5 |
| 21 | 4182734 | Угловой штуцер | 1 |
| 22 | 4443042 | Шланг (T4, T) | 1 |
| 25 | 4443043 | Шланг (BC, P1) | 1 |
| 26 | 4443044 | Шланг (BD, P2) | 1 |
| 27 | 4443045 | Шланг (SC, P3) | 1 |
| 28 | 4443046 | Шланг (BH, P4) | 1 |
| 30 | 4055312 | Ленточный зажим | 2 |
| 31 | 4411001 | Челночный клапан | 1 |
| 32 | 4380677 | Выключатель | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | J010870 | Болт с шайбой | 2 |
| 34 | 4093624 | Пробка | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4154670 | Угловой штуцер | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4449258 | Шланг (2, B) | 1 |
| 41 | 4449257 | Шланг (1, A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
