Электрооборудование (3) — HITACHI EX75URT-5

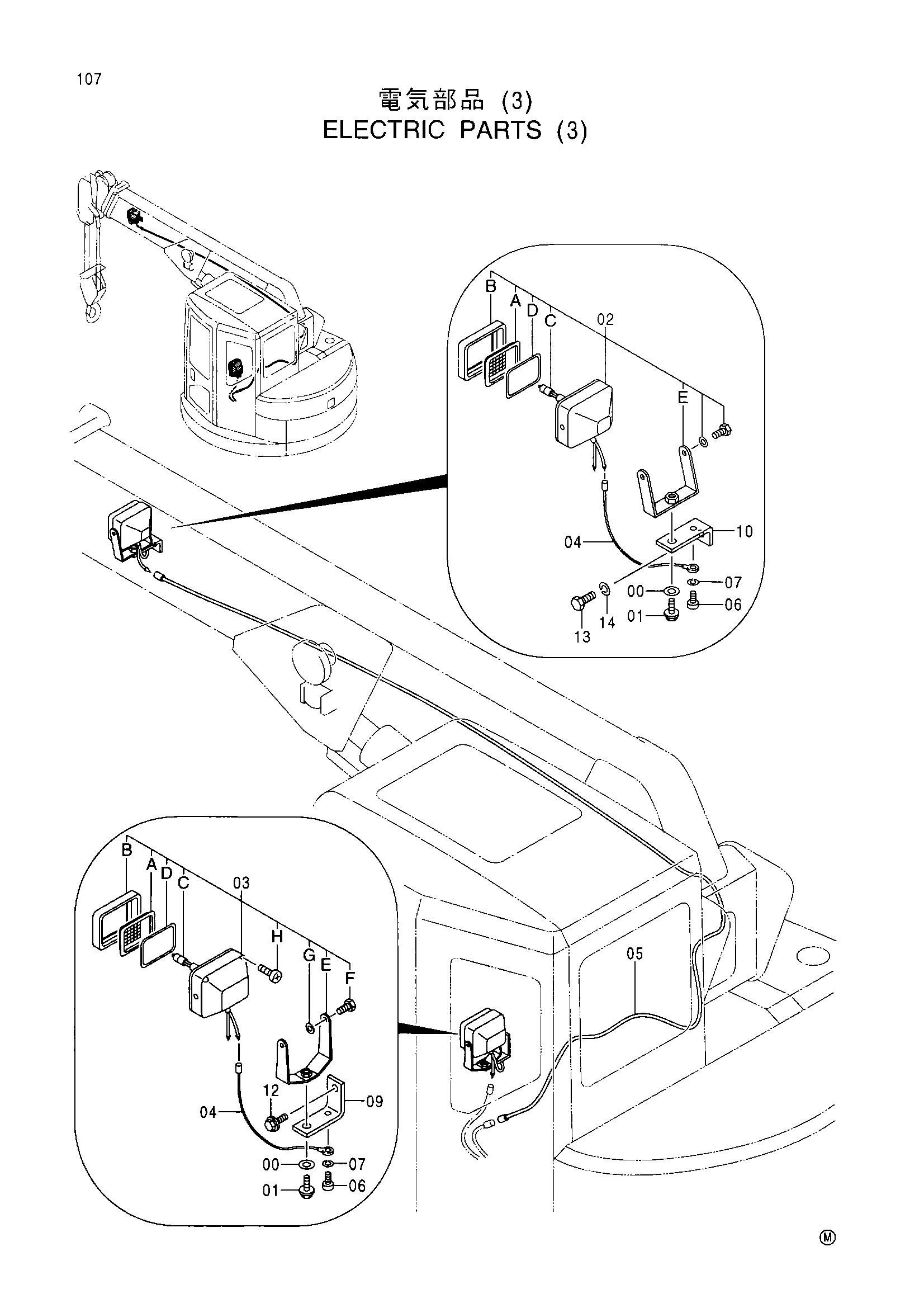

Заводская схема «Электрооборудование (3)» для HITACHI EX75URT-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 449490 | Шайба | 2 |
| 01 | J011225 | Болт с шайбой | 2 |
| 02 | 4274477 | Фара | 1 |
| 02A | 4285646 | Рассеиватель | 1 |
| 02B | 4285647 | Обод | 1 |
| 02C | 4285648 | Лампа | 1 |
| 02D | 4288342 | Прокладка | 1 |
| 02E | 4303584 | Стойка | 1 |
| 03 | 4389350 | Фара | 1 |
| 03A | 4285646 | Рассеиватель | 1 |
| 03B | 4285647 | Обод | 1 |
| 03C | 4285648 | Лампа | 1 |
| 03D | 4288342 | Прокладка | 1 |
| 03E | 4397146 | Стойка | 1 |
| 03F | 4397147 | Болт | 2 |
| 03G | 4397148 | Шайба | 2 |
| 03H | 4397160 | Самонарезающий винт | 4 |
| 04 | 4254604 | Жгут проводов | 2 |
| 05 | 4398568 | Жгут проводов | 1 |
| 06 | M430613 | Винт | 2 |
| 07 | A590906 | Пружинная шайба | 2 |
| 09 | 4449017 | Кронштейн | 1 |
| 10 | 4224631 | Кронштейн | 1 |
| 12 | J031030 | Болт с шайбой | 1 |
| 13 | J901425 | Болт | 1 |
| 14 | A590914 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
