Пилотный трубопроводы (5) — HITACHI EX75URT-5

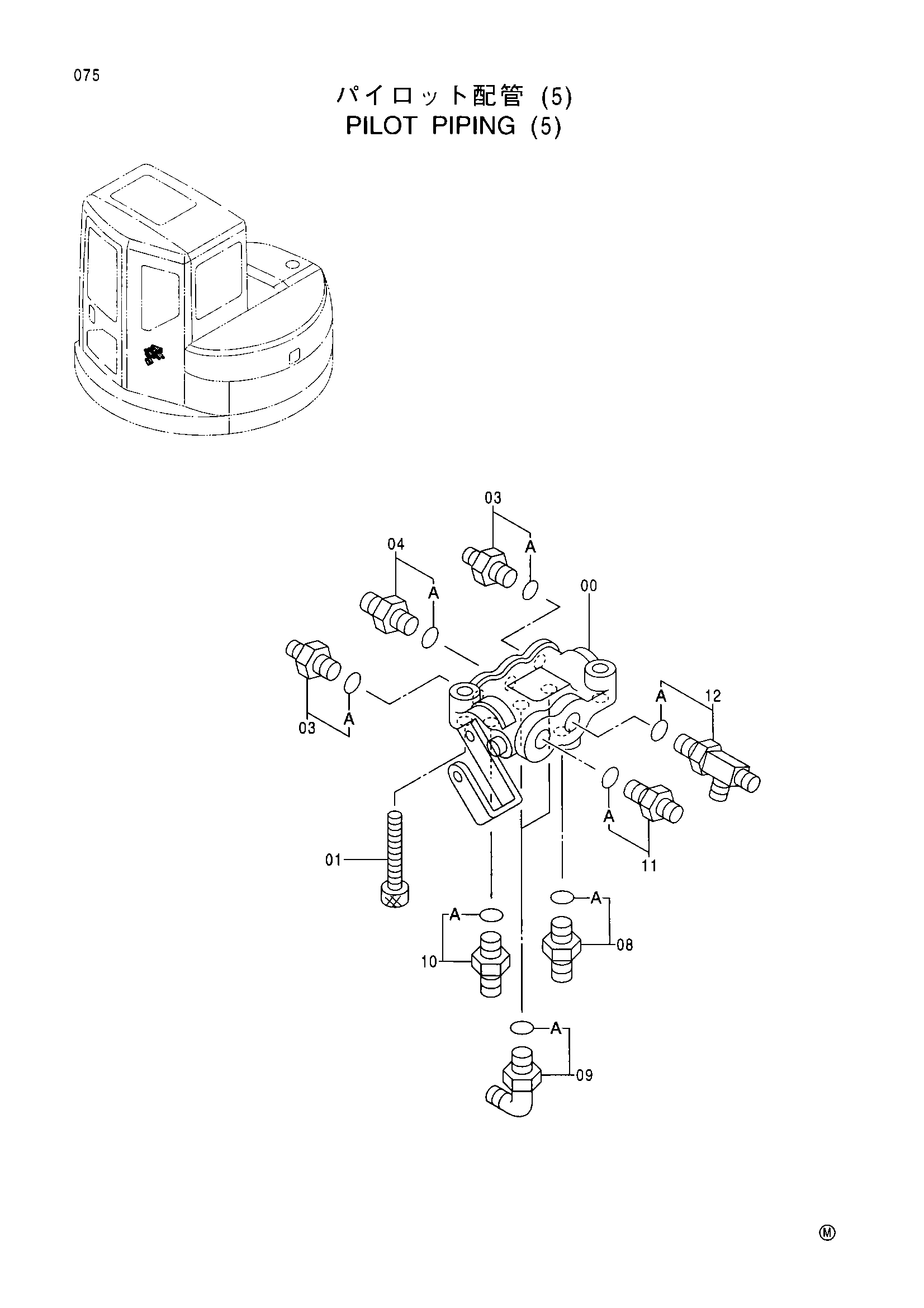

Заводская схема «Пилотный трубопроводы (5)» для HITACHI EX75URT-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4359899 | Запорный клапан | 1 |
| 01 | M341045 | Болт с внутренним шестигранником | 2 |
| 03 | 4374837 | Фильтр | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4261938 | Фильтр | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200468 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200470 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200467 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4246385 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
