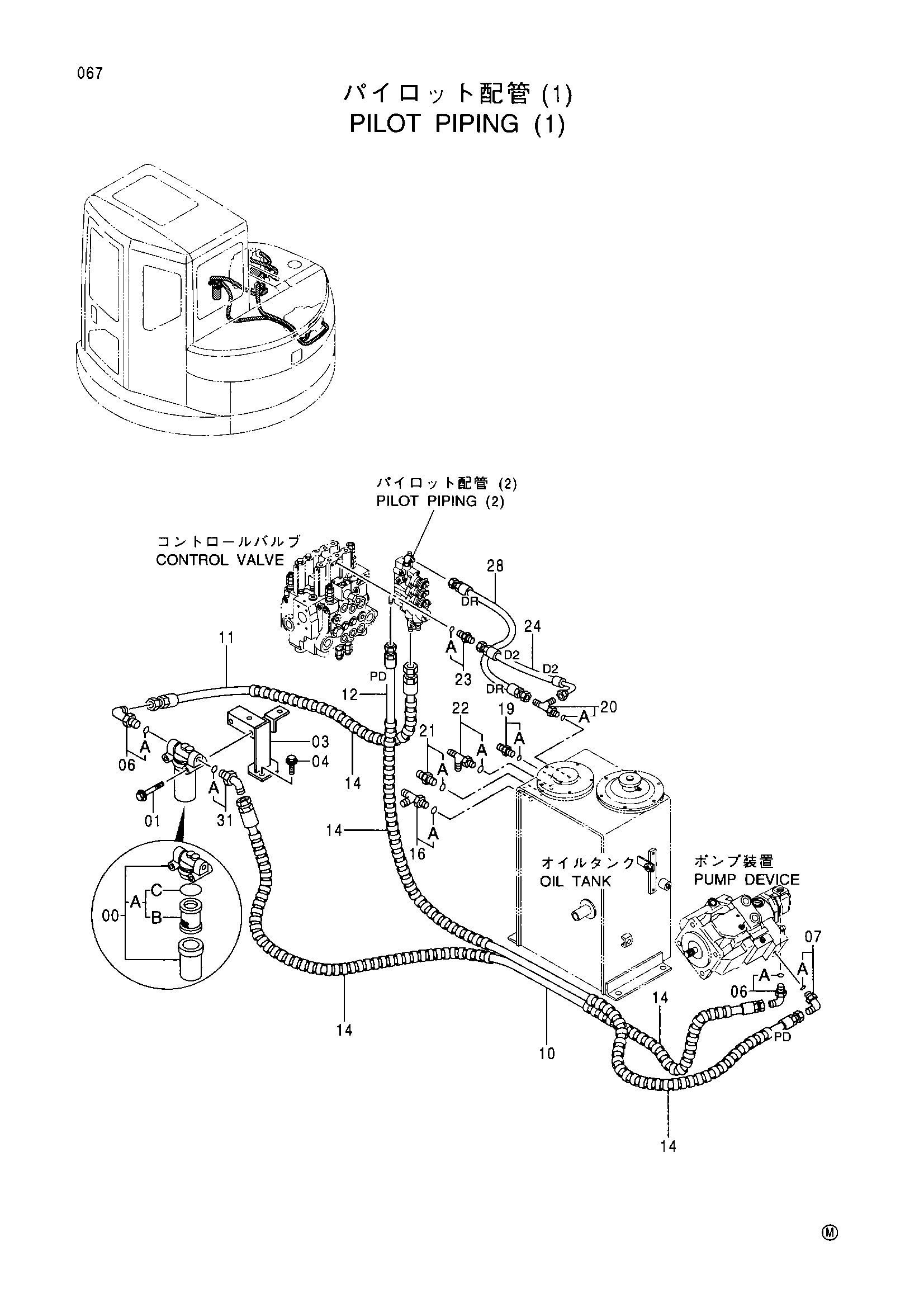

Пилотный трубопроводы (1) — HITACHI EX75URT-5
Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX75URT-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191300 | Масляный фильтр | 1 |
| 00A | 4207841 | Элемент масляный | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A811065 | Уплотнительное кольцо | 1 |
| 01 | J011000 | Болт с шайбой | 2 |
| 03 | 8075661 | Кронштейн | 1 |
| 04 | J011025 | Болт с шайбой | 2 |
| 06 | 4154672 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4154670 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4428961 | Шланг | 1 |
| 11 | 4385325 | Шланг | 1 |
| 12 | 4428945 | Шланг (PD) | 1 |
| 14 | 4327293 | Защитный кожух | 5 |
| 16 | 4205363 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4200465 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4203171 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200466 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4269617 | Тройник | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4200465 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4428953 | Шланг (D2) | 1 |
| 28 | 4428948 | Шланг (DR) | 1 |
| 31 | 4200326 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
