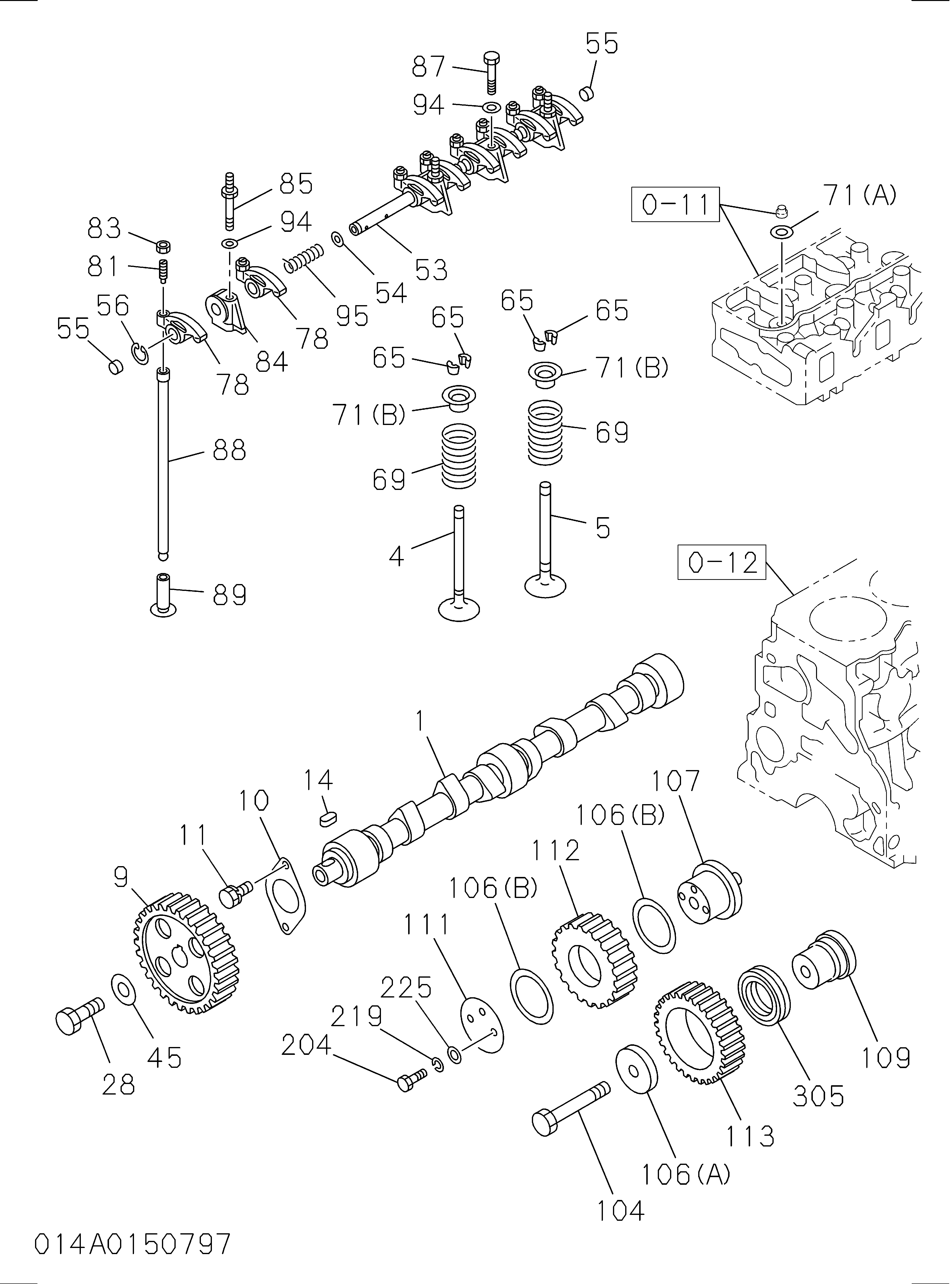

014: Распределительный вал и клапаны — HITACHI EX75URT-5

Заводская схема «014: Распределительный вал и клапаны» для HITACHI EX75URT-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	8941277974	Камсхафт	1
001	8972876571	Камсхафт	1
004	8941332752	Клапан INL	4
005	8970659700	Клапан EXH	4
009	8943243361	Шестерня CM/вал	1
010	8941104801	Пластина упорный	1
011	0500408160	Болт упорный пластина TO C/BL	2
011	0505408160	Болт упорный пластина TO C/BL	2
011	0280508160	Болт упорный пластина TO C/BL	2
014	9080007180	Шпонка CM/вал	1
028	5090000690	Болт кулачок шкив	1
045	5125190021	Шайба шестерня кулачок	1
053	8941523460	Вал коромысло рукоять	1
055	9126260050	Пробка коромысло вал концевой	2
056	9091800190	Кольцо стопорный, коромысло рукоять	2
065	5125650040	Втулка разрезной	16
069	8942525361	Пружина клапан, наружный	8
071(A)	5125630010	Сиденье SPR	8
071(B)	8941337312	Сиденье SPR	8
078	8941523440	Рукоять коромысло	8
081	8941522831	Винт ADJ, коромысло рукоять	8
083	9091115080	Гайка ADJ винт, LK	8
083	0911115080	Гайка ADJ винт, LK	8
084	8941523451	Кронштейн коромысло вал, интер	4
085	8944333040	Болт кронштейн	1
087	8944333020	Болт коромысло вал	3
088	8970716730	Шток пусх	8
089	8944383051	Таппет клапан	8
094	9091640100	Шайба PL, кронштейн	4
095	8944333030	Пружина коромысло вал	3
104	8941097061	Болт вал холостой ход	1
106(A)	5125190021	Шайба холостой ход шестерня вал	1
107	8972189930	Вал холостой ход шестерня	1
107	8979200070	Вал холостой ход шестерня	1
109	8941099131	Вал холостой ход шестерня	1
111	8941419371	Втулка упорный, холостой ход шестерня	1
112	8943282170	Шестерня холостой ход	1
113	8971473340	Шестерня холостой ход	1
204	5090000841	Болт холостой ход шестерня вал	2
305	8941102710	Подшипник холостой ход шестерня	1
