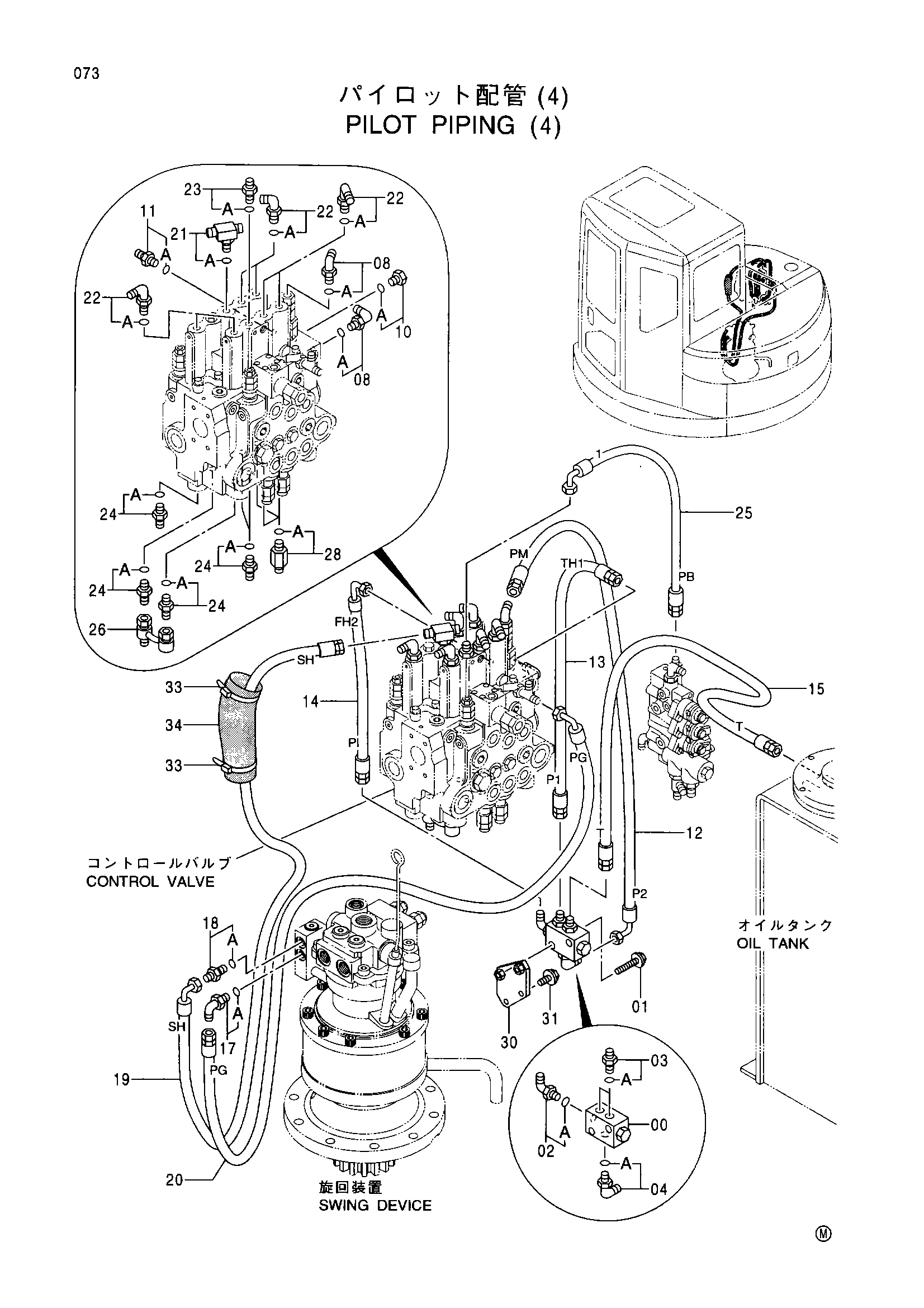

Пилотный трубопроводы (4) — HITACHI EX75URT-5
Заводская схема «Пилотный трубопроводы (4)» для HITACHI EX75URT-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203446 | Клапан | 1 |
| 01 | J010850 | Болт с шайбой | 2 |
| 02 | 4154670 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4200465 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4154670 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4154670 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4093624 | Пробка | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4200465 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4443034 | Шланг (PM, P2) | 1 |
| 13 | 4443035 | Шланг (TH1, P1) | 1 |
| 14 | 4443036 | Шланг (FH2, PI) | 1 |
| 15 | 4443037 | Шланг (T) | 1 |
| 17 | 4154670 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200465 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4449310 | Шланг (SH) | 1 |
| 20 | 4436208 | Шланг (PG) | 1 |
| 21 | 4449018 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4393192 | Угловой штуцер | 6 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4255792 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200465 | Адаптер | 5 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4443055 | Шланг (1, PB) | 1 |
| 26 | 9747178 | Трубка | 1 |
| 28 | 4270517 | Адаптер | 3 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 9755435 | Кронштейн | 1 |
| 31 | J020820 | Болт с шайбой | 2 |
| 33 | 4055312 | Ленточный зажим | 2 |
| 34 | 4219918 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
