Облицовка (2-2) — HITACHI EX75URT-5

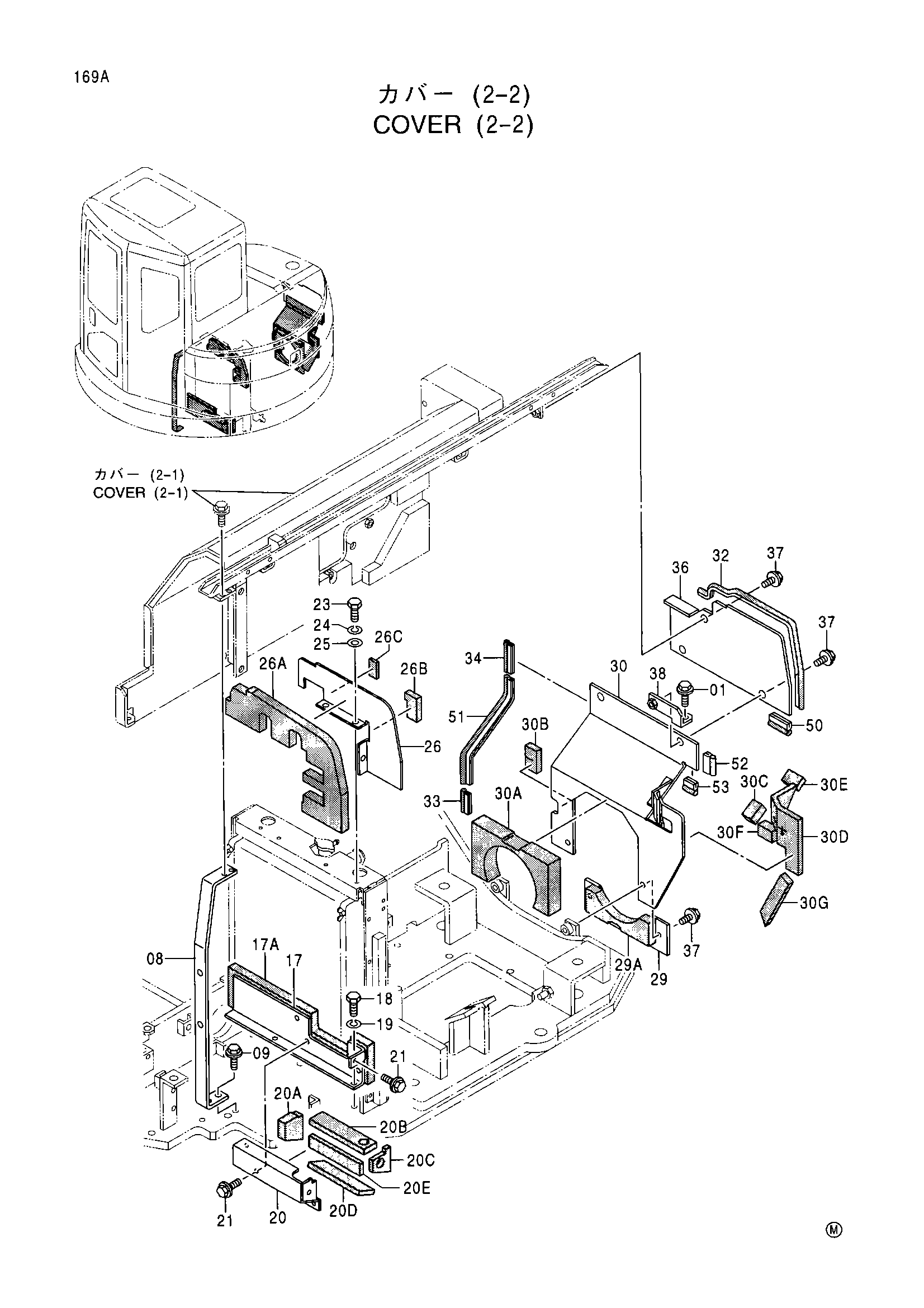

Заводская схема «Облицовка (2-2)» для HITACHI EX75URT-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J031025	Болт с шайбой	1
08	8078293	Кронштейн	1
09	J021025	Болт с шайбой	2
17	8078667	Крышка	1
17A	4430786	Резиновая прокладка	1
18	J901020	Болт	2
19	A590910	Пружинная шайба	2
20	8078668	Крышка	1
20A	4431010	Резиновая прокладка	1
20B	4430972	Резиновая прокладка	1
20C	4431439	Резиновая прокладка	1
20D	4431007	Резиновая прокладка	1
20E	4430974	Резиновая прокладка	1
21	J021025	Болт с шайбой	4
23	J901016	Болт	3
24	A590910	Пружинная шайба	3
25	A590110	Плоская шайба	3
26	8078681	Крышка	1
26A	4430954	Резиновая прокладка	1
26B	4430961	Резиновая прокладка	1
26C	4435985	Резиновая прокладка	1
29	8077874	Крышка	1
29A	4430867	Резиновая прокладка	1
30	7037655	Крышка	1
30A	4418175	Резиновая прокладка	1
30B	4437781	Резиновая прокладка	1
30C	4426019	Резиновая прокладка	1
30D	4433475	Резиновая прокладка	1
30E	4430459	Резиновая прокладка	1
30F	4433334	Резиновая прокладка	1
30G	4433328	Резиновая прокладка	1
32	4418182	Резиновое уплотнение	1
33	4437784	Резиновое уплотнение	1
34	4418181	Резиновое уплотнение	1
36	4418165	Крышка	1
37	J031025	Болт с шайбой	5
38	9752424	Кронштейн	1
50	4436109	Резиновое уплотнение	1
51	4437785	Резиновое уплотнение	1
52	4436112	Резиновое уплотнение	1
53	4436113	Резиновое уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
