Пилотный трубопроводы (2) — HITACHI EX75URT-5

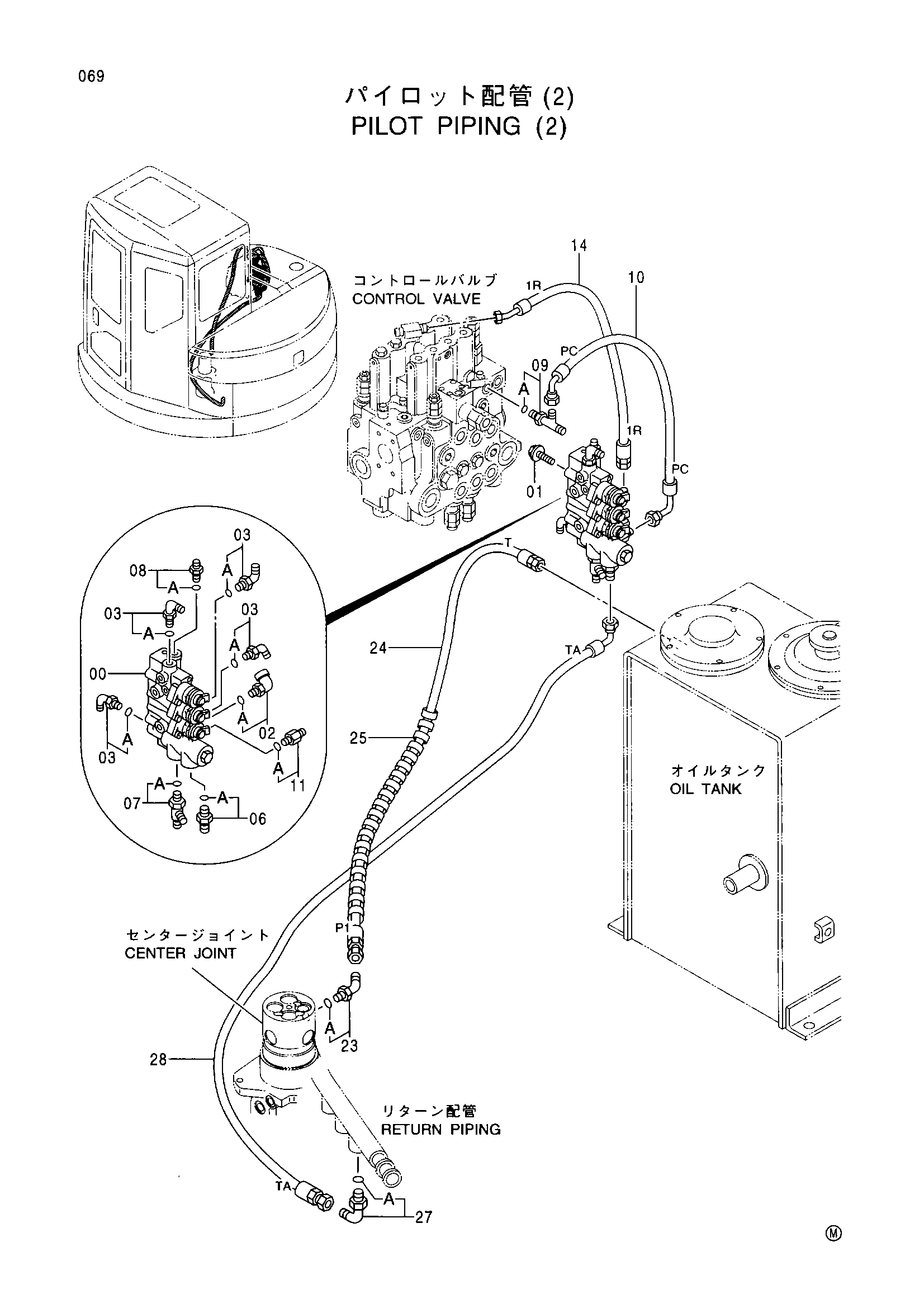

Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX75URT-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4443977 | Электромагнитный клапан | 1 |
| 01 | J011025 | Болт с шайбой | 2 |
| 02 | 4376846 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4154670 | Угловой штуцер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4210361 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4303003 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4200468 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4203171 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4428962 | Шланг (PC) | 1 |
| 11 | 4209776 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4401351 | Шланг (1R) | 1 |
| 23 | 4193826 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4443031 | Шланг (P1, T) | 1 |
| 25 | 4327293 | Защитный кожух | 1 |
| 27 | 4219345 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4349797 | Шланг (TA) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
