Кабина (4) — HITACHI EX75URT-5

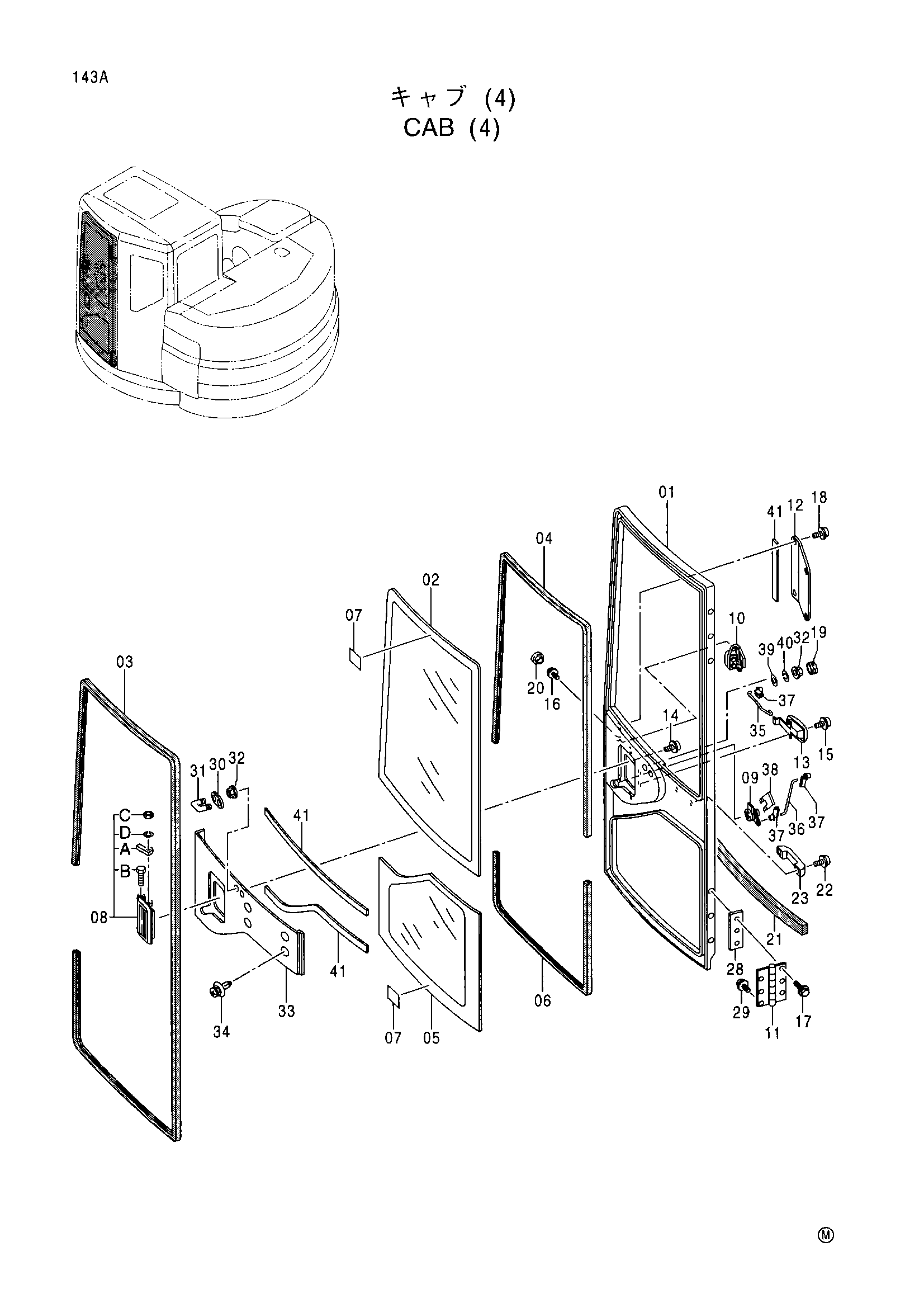

Заводская схема «Кабина (4)» для HITACHI EX75URT-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4444641 | Дверь | 1 | |
| 01 | 4444642 | Рама | 1 |
| 02 | 4437680 | Стекло | 1 |
| 03 | 4444643 | Резиновая прокладка | 1 |
| 04 | 4444637 | Резиновое уплотнение | 1 |
| 05 | 4437681 | Стекло | 1 |
| 06 | 4444661 | Резиновое уплотнение | 2 |
| 07 | 4352976 | Наклейка | 2 |
| 08 | 4444645 | Рукоятка | 1 |
| 08A | 4348407 | Стопорная пластина | 1 |
| 08B | 4444654 | Болт | 1 |
| 08C | M500807 | Гайка | 1 |
| 08D | A590908 | Пружинная шайба | 1 |
| 09 | 4362135 | Замок двери | 1 |
| 10 | 4411813 | Замок двери | 1 |
| 11 | 4348400 | Петля | 2 |
| 12 | 4444648 | Крышка | 1 |
| 13 | 4444649 | Рукоятка внутренний | 1 |
| 14 | 4444634 | Винт с шайбой | 2 |
| 15 | 4444650 | Винт с шайбой | 1 |
| 16 | 4444634 | Винт с шайбой | 3 |
| 17 | 4411829 | Болт с шайбой | 6 |
| 18 | 4444652 | Винт с шайбой | 4 |
| 19 | 4348403 | Уплотнительная втулка | 2 |
| 20 | 4348404 | Уплотнительная втулка | 3 |
| 21 | 4444653 | Резиновое уплотнение | 1 |
| 22 | 4444634 | Винт с шайбой | 2 |
| 23 | 4348406 | Рукоятка | 1 |
| 28 | 4444656 | Пластина | 2 |
| 29 | 4411829 | Болт с шайбой | 6 |
| 30 | 4444658 | Наклейка | 1 |
| 31 | 4444659 | U-образный болт | 1 |
| 32 | 4347587 | Гайка фланец | 4 |
| 33 | 4444660 | Крышка | 1 |
| 34 | 4347500 | Фастенер | 4 |
| 35 | 4444662 | Тяга | 1 |
| 36 | 4444663 | Тяга | 1 |
| 37 | 4444664 | Держатель | 3 |
| 38 | 4341432 | Зажим | 1 |
| 39 | A590110 | Плоская шайба | 2 |
| 40 | A590910 | Пружинная шайба | 2 |
| 41 | 4444666 | Уплотнение | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
