Клапан тормоз (подъёмный механизм) — HITACHI EX75URT

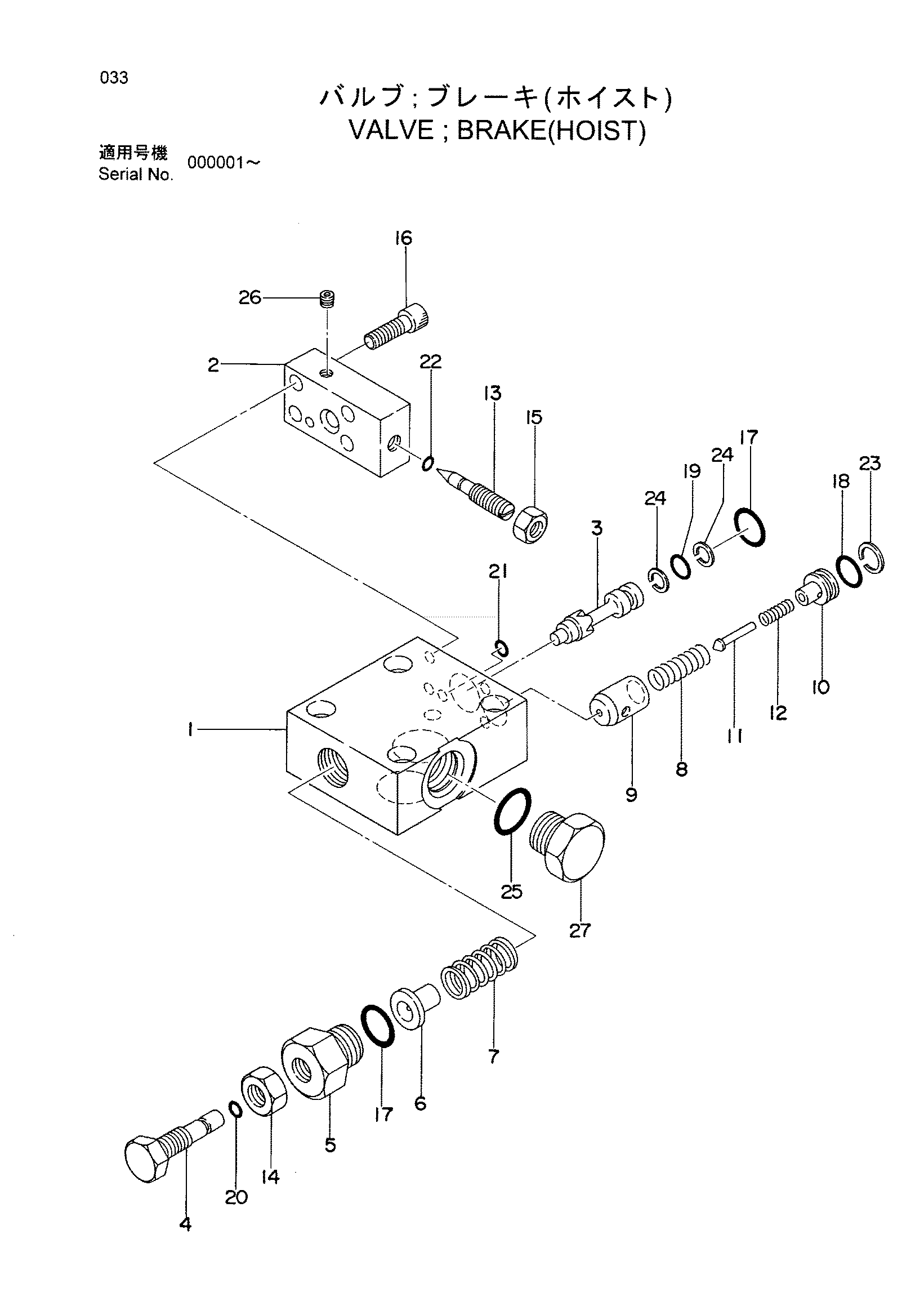

Заводская схема «Клапан тормоз (подъёмный механизм)» для HITACHI EX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | UN601347071 | Корпус | 1 |
| 02 | UN601308022 | Корпус | 1 |
| 03 | UN601347022 | Клапан | 1 |
| 04 | UN601152030 | Болт регулировочный | 1 |
| 05 | UN601152040 | Гайка | 1 |
| 06 | UN601347030 | Седло пружины | 1 |
| 07 | UN601152120 | Пружина | 1 |
| 08 | UN601152060 | Пружина | 1 |
| 09 | UN601152140 | Обратный клапан | 2 |
| 10 | UN601347041 | Ограничитель | 4 |
| 11 | UN601347051 | Тарельчатый клапан | 1 |
| 12 | UN601347060 | Пружина | 1 |
| 13 | UN601152130 | Клапан | 1 |
| 14 | UN721117140 | Гайка | 1 |
| 15 | UN760140010 | Гайка | 1 |
| 16 | UN716110035 | Болт с внутренним шестигранником | 4 |
| 17 | UN731171022 | Уплотнительное кольцо | 2 |
| 18 | UN731171016 | Уплотнительное кольцо | 1 |
| 19 | UN731171012 | Уплотнительное кольцо | 1 |
| 20 | UN731171007 | Уплотнительное кольцо | 1 |
| 21 | UN731171006 | Уплотнительное кольцо | 1 |
| 22 | UN731171004 | Уплотнительное кольцо | 1 |
| 23 | UN732111016 | Опорное кольцо | 1 |
| 24 | UN732111012 | Опорное кольцо | 2 |
| 25 | UN731191024 | Уплотнительное кольцо | 1 |
| 26 | UN728720100 | Пробка | 1 |
| 27 | UN728890600 | Пробка | 1 |
| 01-2 | UN601347000 | Балве тормоз | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
