Крюк — HITACHI EX75URT

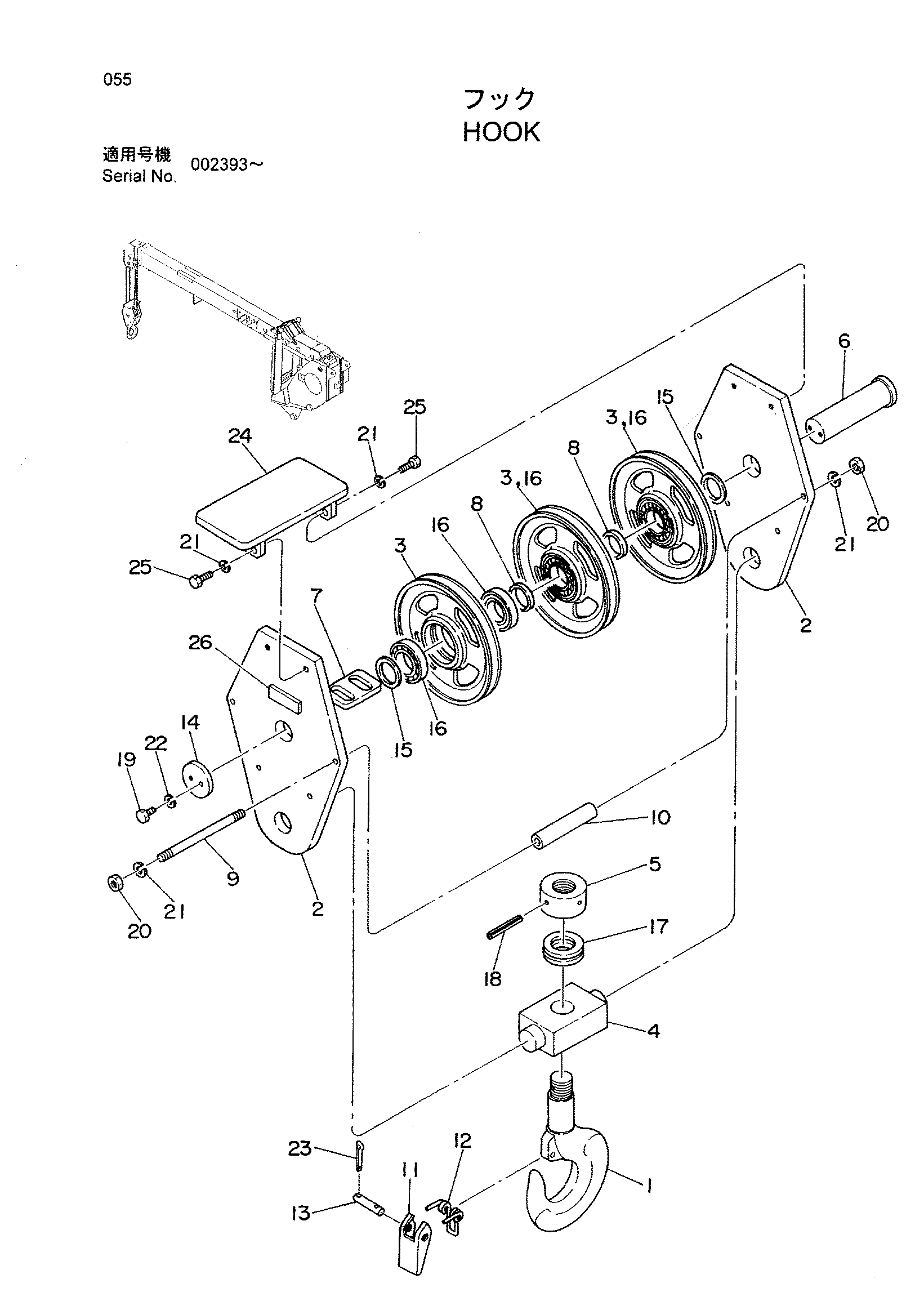

Заводская схема «Крюк» для HITACHI EX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | UN022332012 | Крюк | 1 |
| 02 | UN08B435010 | Пластина | 2 |
| 03 | UN022332030 | Канатный блок | 3 |
| 04 | UN022332040 | Труннион | 1 |
| 05 | UN022332050 | Гайка | 1 |
| 06 | UN022332062 | Палец | 1 |
| 07 | UN08B335011 | Ограничитель | 1 |
| 08 | UN083D21170 | Втулка | 2 |
| 09 | UN022332090 | Болт | 4 |
| 10 | UN022332110 | Втулка | 4 |
| 11 | UN037039080 | Ограничитель | 1 |
| 12 | UN037039110 | Пружина | 1 |
| 13 | UN037039090 | Палец | 1 |
| 14 | UN033622141 | Пластина | 1 |
| 15 | UN021521350 | Проставка | 2 |
| 16 | UN726062102 | Подшипник | 6 |
| 17 | UN726512100 | Подшипник | 1 |
| 18 | UN723410100 | Пружинный штифт | 1 |
| 19 | UN711110025 | Болт | 2 |
| 20 | UN721111120 | Гайка | 8 |
| 21 | UN722211120 | Пружинная шайба | 12 |
| 22 | UN722211100 | Пружинная шайба | 6 |
| 23 | UN723103020 | Шплинт | 2 |
| 24 | UN08B435020 | Пластина | 1 |
| 25 | UN711112030 | Болт | 4 |
| 01-2 | UN08B335000 | Крюк в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
