Стрела — HITACHI EX75URT

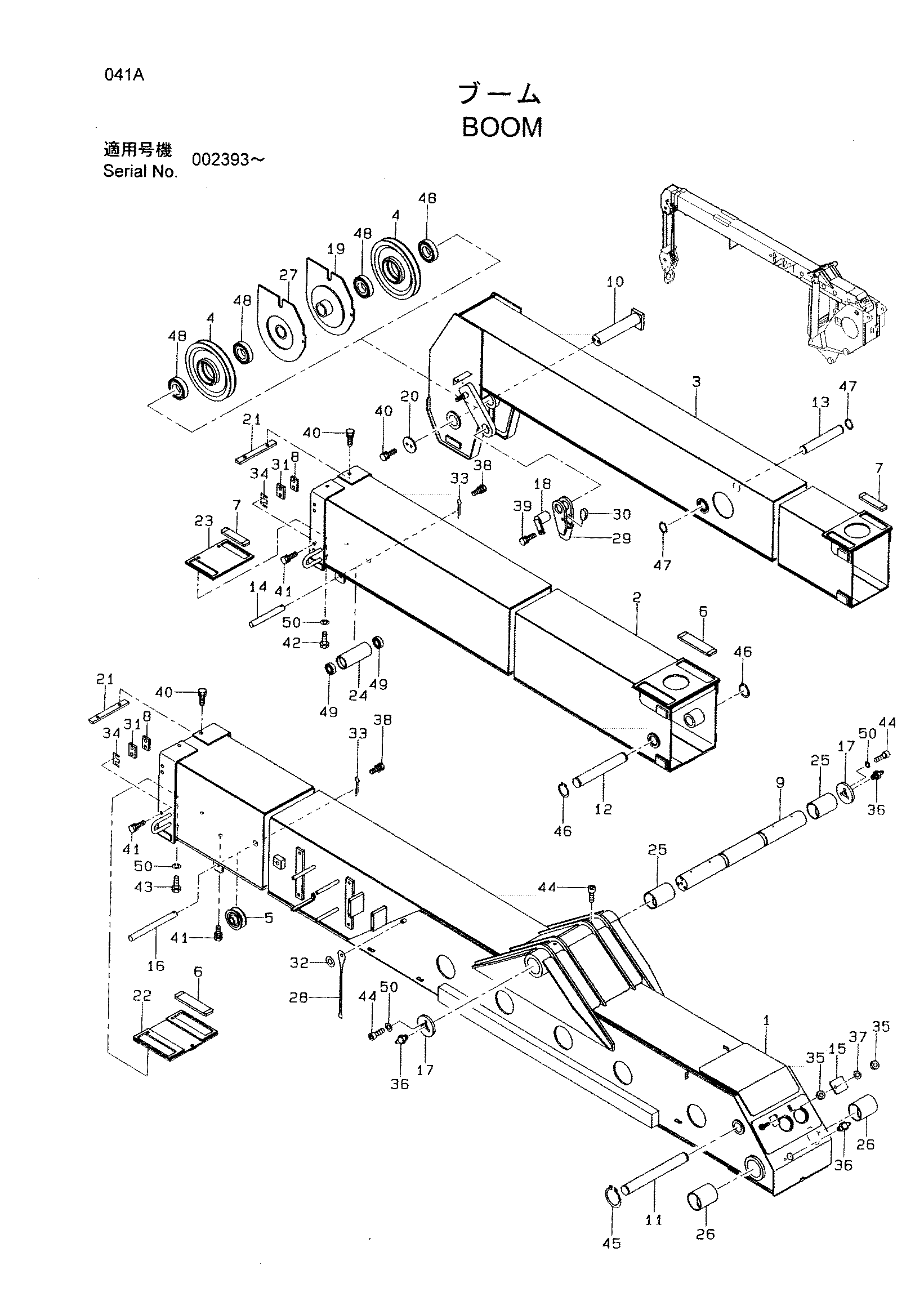

Заводская схема «Стрела» для HITACHI EX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	UN093121013	Стрела	1
02	UN093121022	Стрела	1
03	UN093121032	Стрела	1
04	UN015721180	Канатный блок	2
05	UN08B321070	Канатный блок	1
06	UN015721030	Пластина	4
07	UN018221270	Пластина	4
08	UN015721050	Пластина	8
09	UN08VE21040	Палец	1
10	UN015821031	Палец	1
11	UN015721091	Палец	1
12	UN015821040	Палец	1
13	UN015821050	Палец	1
14	UN012521172	Палец	1
15	UN093121040	Пластина	1
16	UN08UU21260	Палец	1
17	UN08VE21050	Пластина	2
18	UN013822071	Палец	1
19	UN08VE21060	Пластина	1
20	UN012521230	Пластина	1
21	UN015821070	Пластина	2
22	UN015721150	Базовый	1
23	UN015821060	Базовый	1
24	UN015821080	Ролик	1
25	UN08VE11030	Втулка	2
26	UN015711050	Втулка	2
27	UN08VE21070	Пластина	1
28	UN083G21040	Индикатор	2
29	UN013821092	Разъём	1
30	UN013432080	Ведге	1
31	UN015721170	Проставка	8
32	UN724190050	Гайка	2
33	UN723108045	Шплинт	2
34	UN014921390	Регулировочная шайба	8
35	UN721111100	Гайка	2
36	UN724332000	Пресс-маслёнка	3
37	UN722211100	Пружинная шайба	1
38	UN714206015	Болт с шайбой	2
39	UN714110015	Болт с шайбой	1
40	UN714110020	Болт с шайбой	6
41	UN760129046	Болт с шайбой	17
42	UN711710030	Болт	2
43	UN711710035	Болт	2
44	UN716410025	Болт с внутренним шестигранником	8
45	UN724110350	Стопорное кольцо	2
46	UN724120350	Стопорное кольцо	2
47	UN724120300	Стопорное кольцо	2
48	UN726062082	Подшипник	4
49	UN726060042	Подшипник	2
50	UN722211100	Пружинная шайба	10
01-5	UN093121000	Стрела в сборе	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
