Колумн — HITACHI EX75URT

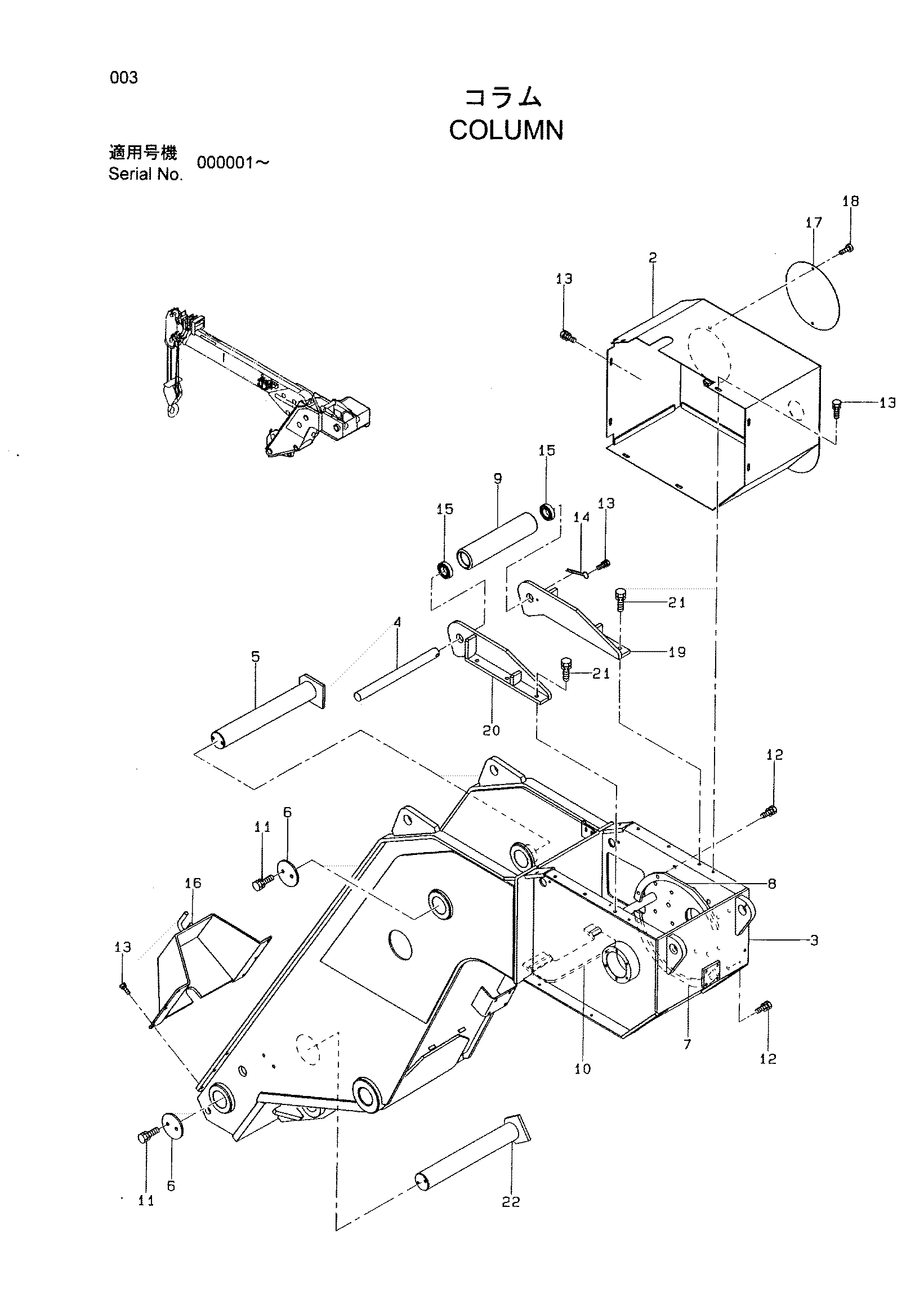

Заводская схема «Колумн» для HITACHI EX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | UN096251011 | Колумн | 1 |
| 02 | UN08VF51021 | Крышка | 1 |
| 03 | UN08VF51031 | Кронштейн | 1 |
| 04 | UN08UV51050 | Палец | 1 |
| 05 | UN089T51052 | Палец | 1 |
| 06 | UN089T51110 | Пластина | 2 |
| 07 | UN089T51060 | Крышка | 2 |
| 08 | UN089T51070 | Крышка | 2 |
| 09 | UN089T51080 | Ролик | 1 |
| 10 | UN08VF51042 | Пластина | 1 |
| 11 | UN714110020 | Болт с шайбой | 4 |
| 12 | UN714110015 | Болт с шайбой | 12 |
| 13 | UN714208020 | Болт с шайбой | 16 |
| 14 | UN723110050 | Шплинт | 1 |
| 15 | UN726060062 | Подшипник | 2 |
| 16 | UN08B351041 | Крышка | 1 |
| 17 | UN08B351050 | Крышка | 1 |
| 18 | UN760990315 | Винт | 2 |
| 19 | UN08VF51051 | Кронштейн | 1 |
| 20 | UN08VF51061 | Кронштейн | 1 |
| 21 | UN714110025 | Болт с шайбой | 6 |
| 22 | UN096251020 | Палец | 1 |
| 01,0 | UN096251810 | Колумн в сборе | 1 |
| 01-2 | UN096251000 | Колумн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
