Защитный устройство — HITACHI EX75URT

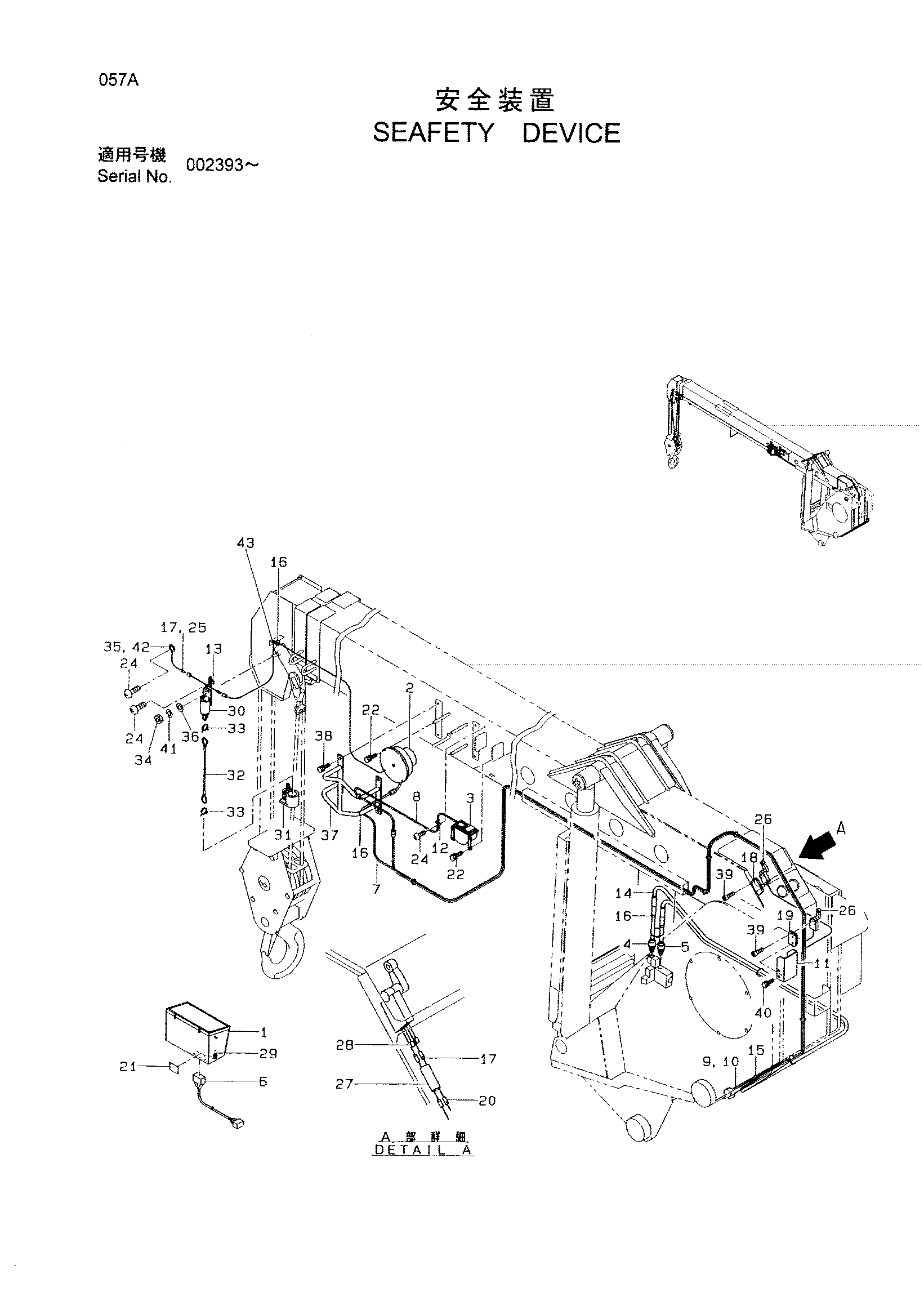

Заводская схема «Защитный устройство» для HITACHI EX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | UN61MVH0100 | Короб управление | 1 |
| 02 | UN74M652300 | Датчик | 1 |
| 03 | UN74M226400 | Датчик угла | 1 |
| 04 | UN74M226210 | Датчик | 1 |
| 05 | UN74M226220 | Датчик | 1 |
| 06 | UN74M8B8511 | Трос | 1 |
| 07 | UN61M5CH910 | Трос | 1 |
| 08 | UN61M5CH920 | Трос | 1 |
| 09 | UN74M898520 | Трос | 1 |
| 10 | UN74M898530 | Трос | 1 |
| 11 | UN08VE96030 | Крышка | 1 |
| 12 | UN750523004 | Хомут провод | 1 |
| 13 | UN750523002 | Хомут провод | 1 |
| 14 | UN750513012 | Трубка | 1 |
| 15 | UN750516005 | Лента | 3 |
| 16 | UN750516001 | Лента | 29 |
| 17 | UN750501097 | Разъём | 5 |
| 18 | UN08VE96010 | Пластина | 1 |
| 19 | UN08VE96040 | Пластина | 1 |
| 20 | UN750501096 | Разъём | 4 |
| 21 | UN08UV96010 | Информационная табличка | 1 |
| 22 | UN714206012 | Болт с шайбой | 8 |
| 24 | UN760110059 | Винт | 3 |
| 25 | UN750602004 | Провод | 1 |
| 26 | UN750306009 | Выключатель концевой | 2 |
| 27 | UN750516011 | Лента | 2 |
| 28 | UN750521007 | Клемма | 4 |
| 29 | UN750309011 | Предохранитель | 1 |
| 30 | UN603210000 | Датчик | 1 |
| 31 | UN603016000 | Груз | 1 |
| 32 | UN08B495030 | Провод | 1 |
| 33 | UN603006010 | Зажим | 2 |
| 34 | UN721111120 | Гайка | 1 |
| 35 | UN750509004 | Клемма | 1 |
| 36 | UN722112120 | Шайба | 1 |
| 37 | UN08VE96020 | Защитный кожух | 1 |
| 38 | UN714110015 | Болт с шайбой | 4 |
| 39 | UN716105016 | Болт с внутренним шестигранником | 4 |
| 40 | UN714108015 | Болт с шайбой | 2 |
| 41 | UN722211120 | Пружинная шайба | 1 |
| 42 | UN722211040 | Пружинная шайба | 1 |
| 43 | UN760452011 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
