Деррикк гидроцилиндр (1) — HITACHI EX75URT

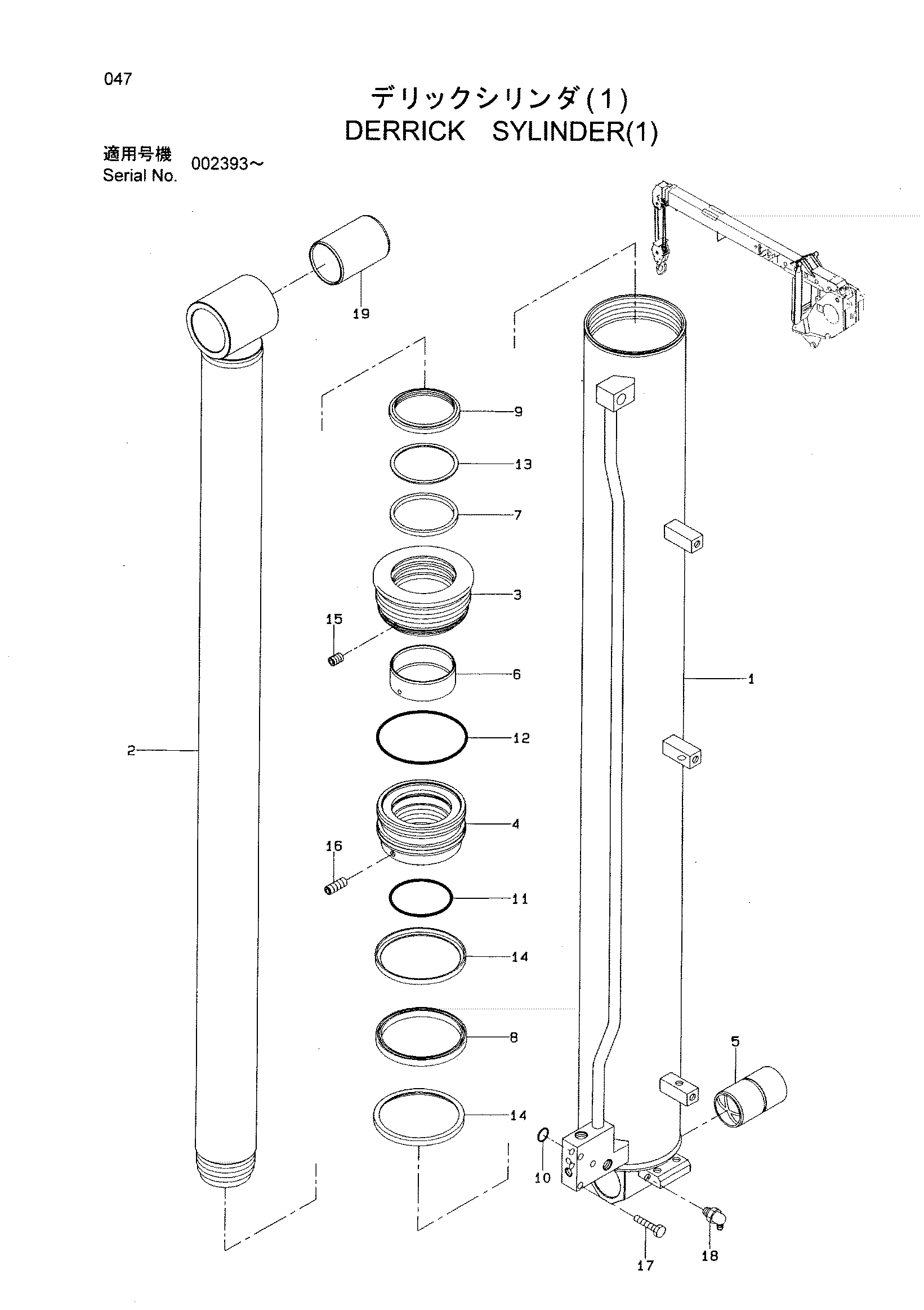

Заводская схема «Деррикк гидроцилиндр (1)» для HITACHI EX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | UN093111012 | Труба гидроцилиндра | 1 |
| 02 | UN08VE11020 | Шток поршня | 1 |
| 03 | UN08US11030 | Головка гидроцилиндра | 1 |
| 04 | UN08AE11040 | Поршень | 1 |
| 05 | UN08US11040 | Втулка | 1 |
| 06 | UN084C11060 | Втулка | 1 |
| 07 | UN823080090 | Манжета | 1 |
| 08 | UN843105120 | Манжета | 1 |
| 09 | UN830080094 | Пылезащитное уплотнение | 1 |
| 10 | UN731191016 | Уплотнительное кольцо | 2 |
| 11 | UN731192080 | Уплотнительное кольцо | 1 |
| 12 | UN731192115 | Уплотнительное кольцо | 1 |
| 13 | UN828080090 | Опорное кольцо | 1 |
| 14 | UN844105120 | Опорное кольцо | 2 |
| 15 | UN704906008 | Винт | 1 |
| 16 | UN704908020 | Винт | 1 |
| 17 | UN711708040 | Болт | 3 |
| 18 | UN724334000 | Пресс-маслёнка | 1 |
| 19 | UN08VE11030 | Втулка | 1 |
| 01-1 | UN093111000 | Деррикк гидроцилиндр.(1) в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
