Колумн — HITACHI EX75URT

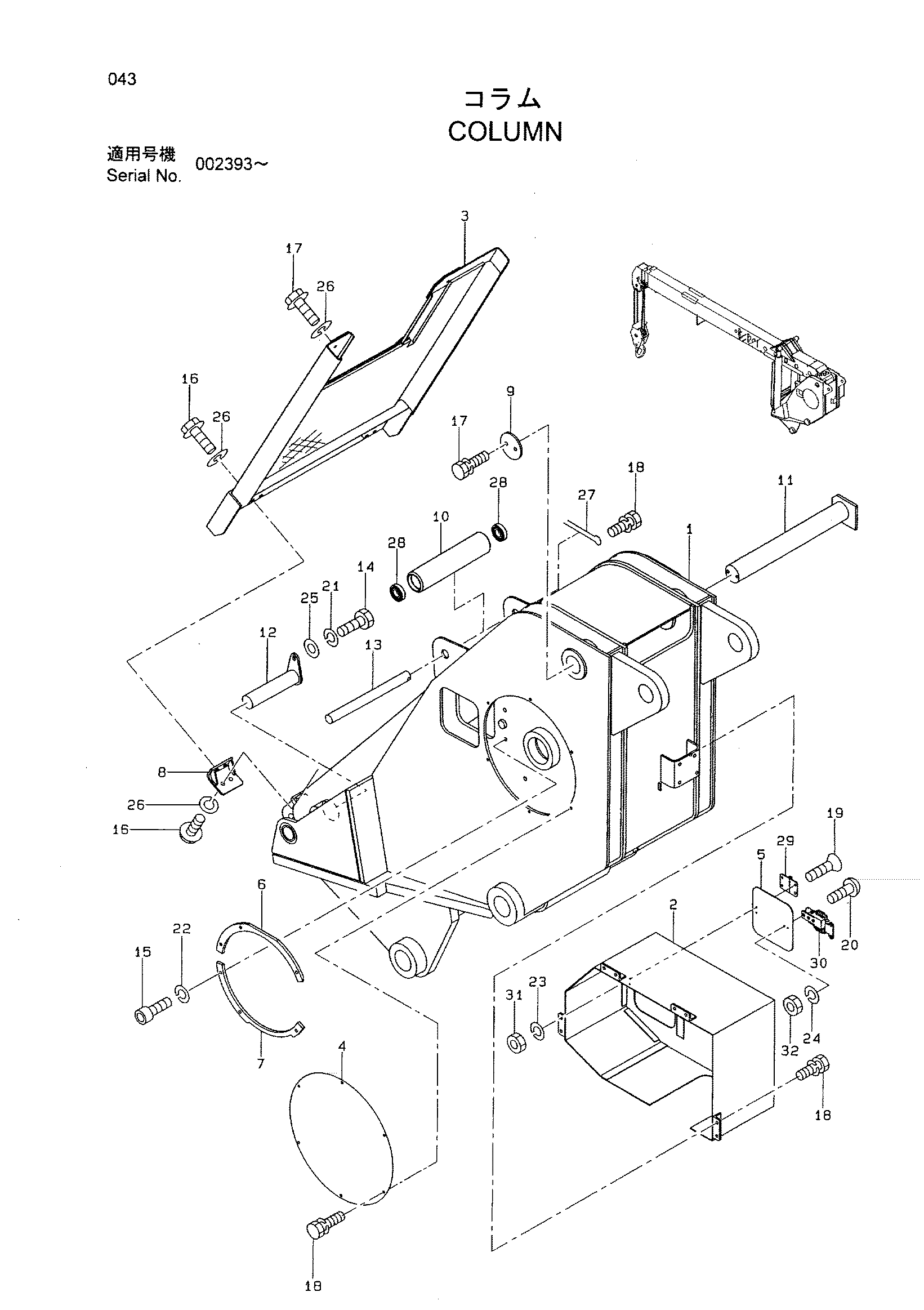

Заводская схема «Колумн» для HITACHI EX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | UN093151012 | Колумн | 1 |
| 02 | UN093151020 | Крышка | 1 |
| 03 | UN093151032 | Защитный кожух | 1 |
| 04 | UN08VE51030 | Крышка | 1 |
| 05 | UN093151040 | Крышка | 1 |
| 06 | UN089T51060 | Крышка | 2 |
| 07 | UN093151050 | Крышка | 2 |
| 08 | UN093151061 | Кронштейн | 2 |
| 09 | UN089T51110 | Пластина | 1 |
| 10 | UN089T51080 | Ролик | 1 |
| 11 | UN08VE51040 | Палец | 1 |
| 12 | UN093151070 | Палец | 2 |
| 13 | UN089T51040 | Палец | 1 |
| 14 | UN711912025 | Болт | 2 |
| 15 | UN716110020 | Болт с внутренним шестигранником | 12 |
| 16 | UN714110025 | Болт с шайбой | 8 |
| 17 | UN714110020 | Болт с шайбой | 8 |
| 18 | UN714208020 | Болт с шайбой | 15 |
| 19 | UN701504010 | Винт | 4 |
| 20 | UN701203010 | Винт | 4 |
| 21 | UN722211120 | Пружинная шайба | 2 |
| 22 | UN722211100 | Пружинная шайба | 12 |
| 23 | UN722211040 | Пружинная шайба | 4 |
| 24 | UN722211030 | Пружинная шайба | 4 |
| 25 | UN722112120 | Шайба | 16 |
| 26 | UN722112100 | Шайба | 14 |
| 27 | UN723110050 | Шплинт | 1 |
| 28 | UN726060062 | Подшипник | 2 |
| 29 | UN760453012 | Петля | 1 |
| 30 | UN760990050 | Защёлка | 1 |
| 31 | UN721111040 | Гайка | 4 |
| 32 | UN721111030 | Гайка | 4 |
| 01-3 | UN093151000 | Колумн в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
