Телескопе гидроцилиндр (1) — HITACHI EX75URT

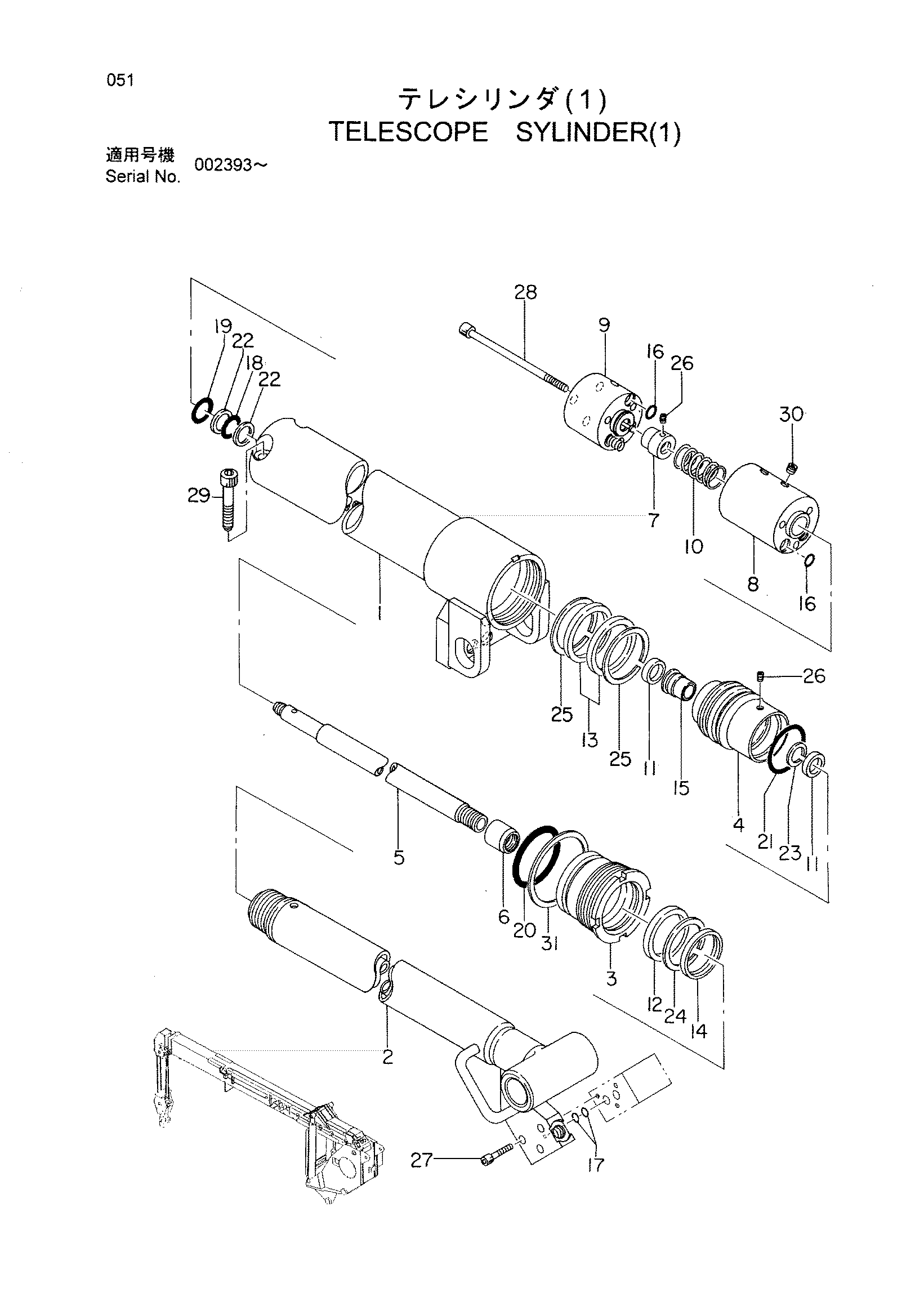

Заводская схема «Телескопе гидроцилиндр (1)» для HITACHI EX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | UN015814012 | Трубка гидроцилиндр. | 1 |
| 02 | UN08VE15010 | Шток поршня | 1 |
| 03 | UN015814032 | Головка гидроцилиндра | 1 |
| 04 | UN015814040 | Поршень | 1 |
| 05 | UN015814120 | Трубка | 1 |
| 06 | UN015914050 | Ограничитель | 1 |
| 07 | UN014414070 | Гайка | 1 |
| 08 | UN015814071 | Проставка | 1 |
| 09 | UN015814130 | Клапан селектор | 1 |
| 10 | UN014414110 | Пружина | 1 |
| 11 | UN823025033 | Манжета | 2 |
| 12 | UN823060070 | Манжета | 1 |
| 13 | UN823070080 | Манжета | 2 |
| 14 | UN829060068 | Пылезащитное уплотнение | 1 |
| 15 | UN770190047 | Износостойкое кольцо | 1 |
| 16 | UN731191014 | Уплотнительное кольцо | 5 |
| 17 | UN731191016 | Уплотнительное кольцо | 2 |
| 18 | UN731171025 | Уплотнительное кольцо | 1 |
| 19 | UN731191028 | Уплотнительное кольцо | 1 |
| 20 | UN731191075 | Уплотнительное кольцо | 1 |
| 21 | UN731192060 | Уплотнительное кольцо | 1 |
| 22 | UN732121025 | Опорное кольцо | 2 |
| 23 | UN828025033 | Опорное кольцо | 1 |
| 24 | UN828060070 | Опорное кольцо | 1 |
| 25 | UN828070080 | Опорное кольцо | 2 |
| 26 | UN704905008 | Винт | 2 |
| 27 | UN716108035 | Болт с внутренним шестигранником | 3 |
| 28 | UN716108170 | Болт с внутренним шестигранником | 3 |
| 29 | UN716110070 | Болт с внутренним шестигранником | 2 |
| 30 | UN728720200 | Пробка | 2 |
| 31 | UN015814090 | Стопорная пластина | 1 |
| 01-3 | UN08VE15000 | Телескопе гидроцилиндр.(1) в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
