Гидролинии рабочего оборудования — HITACHI EX75URT

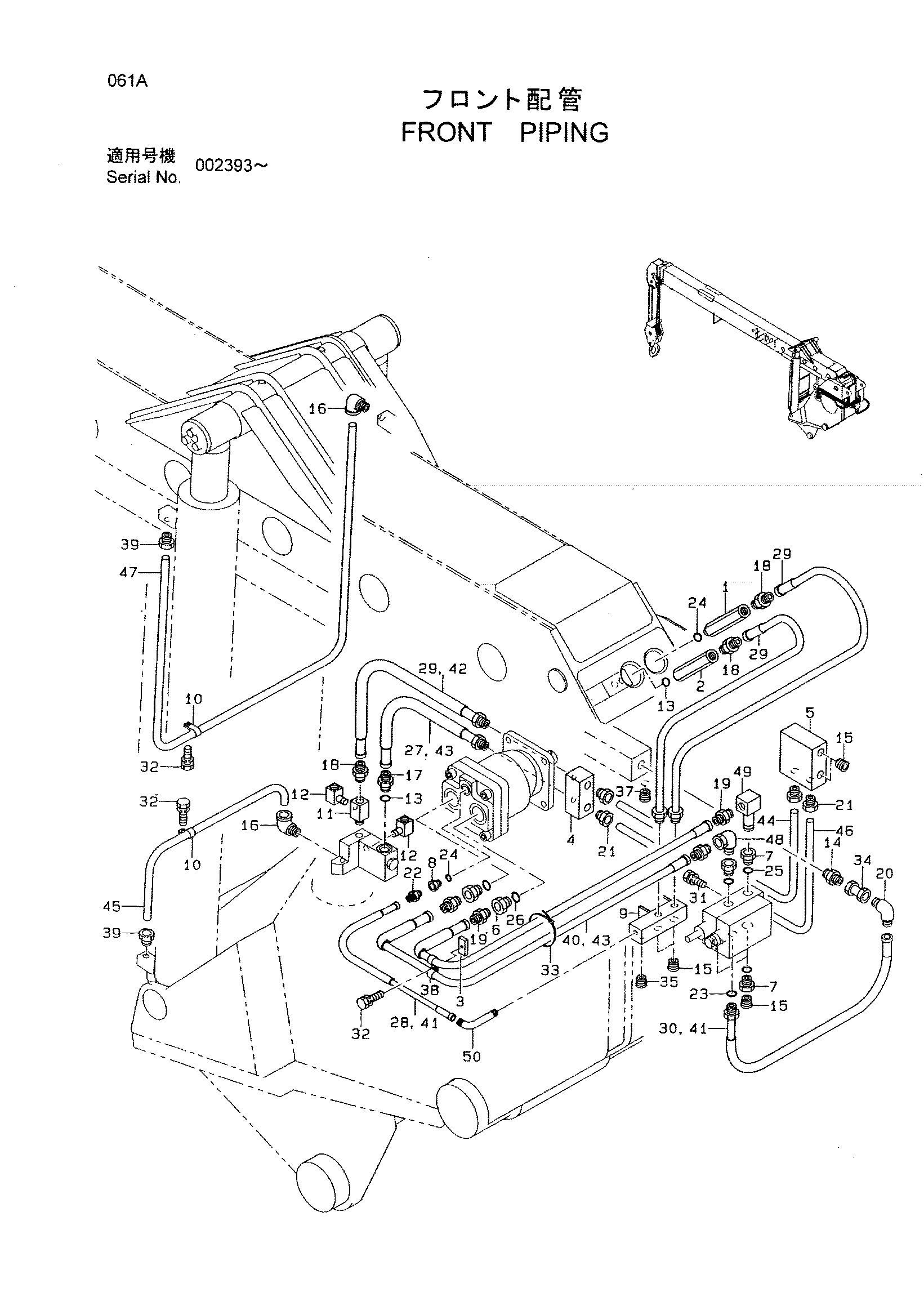

Заводская схема «Гидролинии рабочего оборудования» для HITACHI EX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	UN089T65010	Соединение	1
02	UN089T65020	Соединение	1
03	UN089T65030	Пластина	2
04	UN093165010	Блок	1
05	UN093165020	Блок	1
06	UN602004586	Втулка	2
07	UN602102051	Втулка	4
08	UN230362020	Соединение	1
09	UN093165030	Блок	1
10	UN602211061	Хомут	4
11	UN01U262031	Соединение	1
12	UN08VE65030	Соединение	2
13	UN731191018	Уплотнительное кольцо	2
14	UN728700200	Адаптер	1
15	UN728720400	Пробка	6
16	UN728171503	Угловой штуцер	2
17	UN770A04J08	Адаптер	1
18	UN770A02J06	Адаптер	3
19	UN770A02J08	Адаптер	4
20	UN770A22J04	Угловой штуцер	1
21	UN728051504	Разъём	4
22	UN770A02J04	Адаптер	1
23	UN731191011	Уплотнительное кольцо	1
24	UN731191014	Уплотнительное кольцо	2
25	UN731191024	Уплотнительное кольцо	4
26	UN731191034	Уплотнительное кольцо	2
27	UN771504077	Шланг	1
28	UN791502110	Шланг	1
29	UN771503085	Шланг	3
30	UN781502085	Шланг	1
31	UN714110025	Болт с шайбой	4
32	UN714206010	Болт с шайбой	6
33	UN750516005	Лента	5
34	UN728670200	Разъём	1
35	UN728720200	Пробка	1
37	UN728720600	Пробка	1
38	UN602211081	Хомут	4
39	UN728051503	Разъём	2
40	UN791504145	Шланг	2
41	UN760990290	Защитный кожух	1
42	UN760990291	Защитный кожух	1
43	UN760990318	Защитный кожух	1
44	UN093165040	Трубка	1
45	UN093165050	Трубка	1
46	UN093165060	Трубка	1
47	UN093165070	Трубка	1
48	UN728660400	Угловой штуцер	1
49	UN01R362012	Соединение	1
50	UN770290048	Соединение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
