Терескопе гидроцилиндр (3) — HITACHI EX75URT

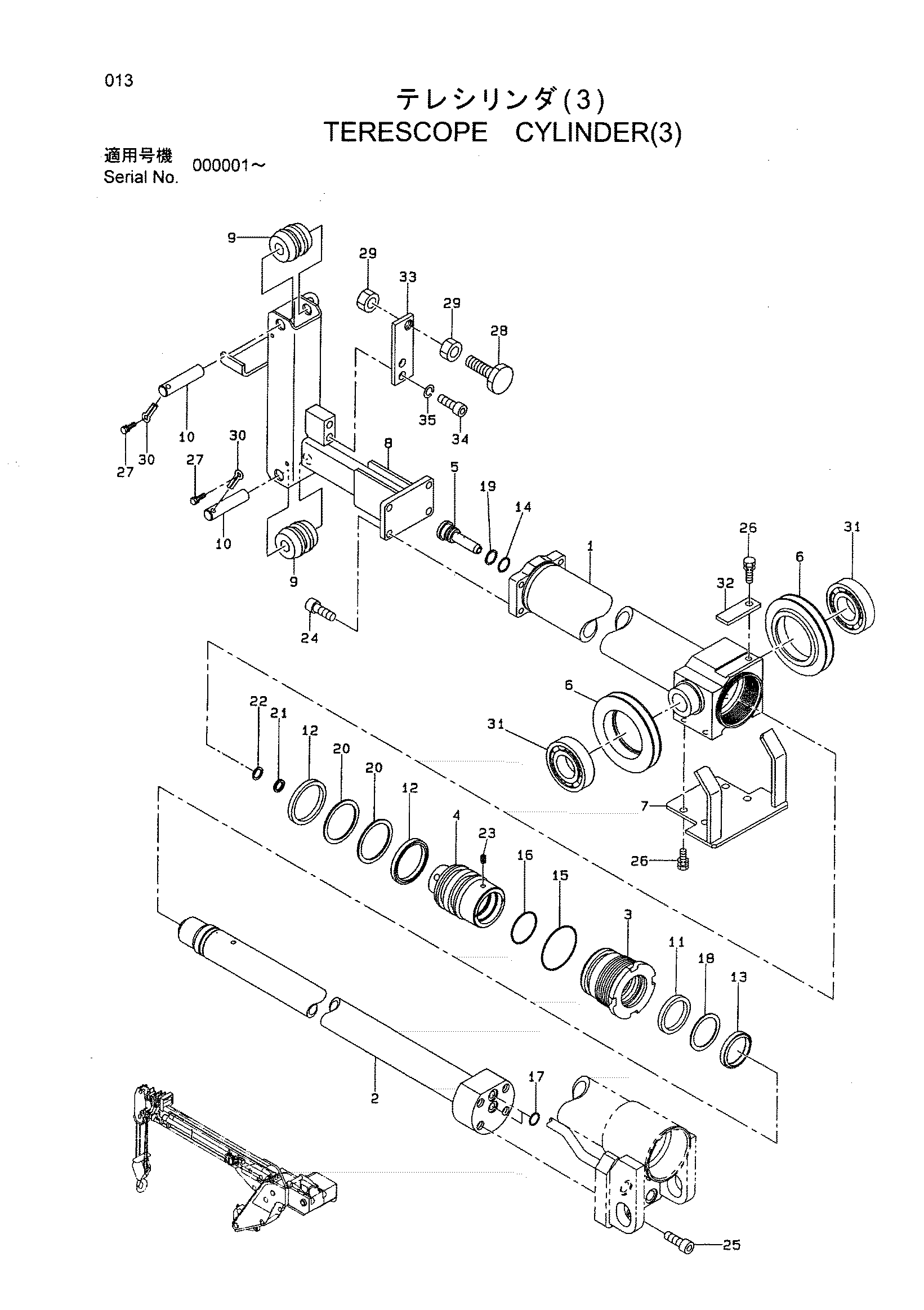

Заводская схема «Терескопе гидроцилиндр (3)» для HITACHI EX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | UN08MK19011 | Труба гидроцилиндра | 1 |
| 02 | UN08MK19050 | Шток поршня | 1 |
| 03 | UN088719030 | Головка гидроцилиндра | 1 |
| 04 | UN08MK19032 | Поршень | 1 |
| 05 | UN083J19050 | Плунжер | 1 |
| 06 | UN019016091 | Сеаве | 2 |
| 07 | UN088719051 | Крышка | 1 |
| 08 | UN08MK19041 | Кронштейн | 1 |
| 09 | UN080C17061 | Ролик | 2 |
| 10 | UN080C17070 | Палец | 2 |
| 11 | UN839040050 | Манжета | 1 |
| 12 | UN832050060 | Манжета | 2 |
| 13 | UN829040048 | Пылезащитное уплотнение | 1 |
| 14 | UN731191016 | Уплотнительное кольцо | 1 |
| 15 | UN731191053 | Уплотнительное кольцо | 1 |
| 16 | UN731192040 | Уплотнительное кольцо | 1 |
| 17 | UN731191012 | Уплотнительное кольцо | 2 |
| 18 | UN840040050 | Опорное кольцо | 1 |
| 19 | UN732121016 | Опорное кольцо | 1 |
| 20 | UN833050060 | Опорное кольцо | 2 |
| 21 | UN834012015 | Уплотнение | 1 |
| 22 | UN724160160 | Стопорное кольцо | 1 |
| 23 | UN704906008 | Винт | 1 |
| 24 | UN716108020 | Болт с внутренним шестигранником | 4 |
| 25 | UN716112035 | Болт с внутренним шестигранником | 4 |
| 26 | UN714108015 | Болт с внутренним шестигранником | 5 |
| 27 | UN714205012 | Болт с внутренним шестигранником | 2 |
| 28 | UN015815071 | Болт | 1 |
| 29 | UN721111140 | Гайка | 2 |
| 30 | UN723106030 | Шплинт | 2 |
| 31 | UN726060082 | Подшипник | 2 |
| 32 | UN088719070 | Пластина | 1 |
| 33 | UN08AB17020 | Пластина | 1 |
| 34 | UN716110020 | Болт с внутренним шестигранником | 2 |
| 35 | UN722211100 | Пружинная шайба | 2 |
| 01-3 | UN08MK19000 | Терескопе гидроцилиндр.(3) в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
