Рычаг управления (2) — HITACHI EX75URLC-3

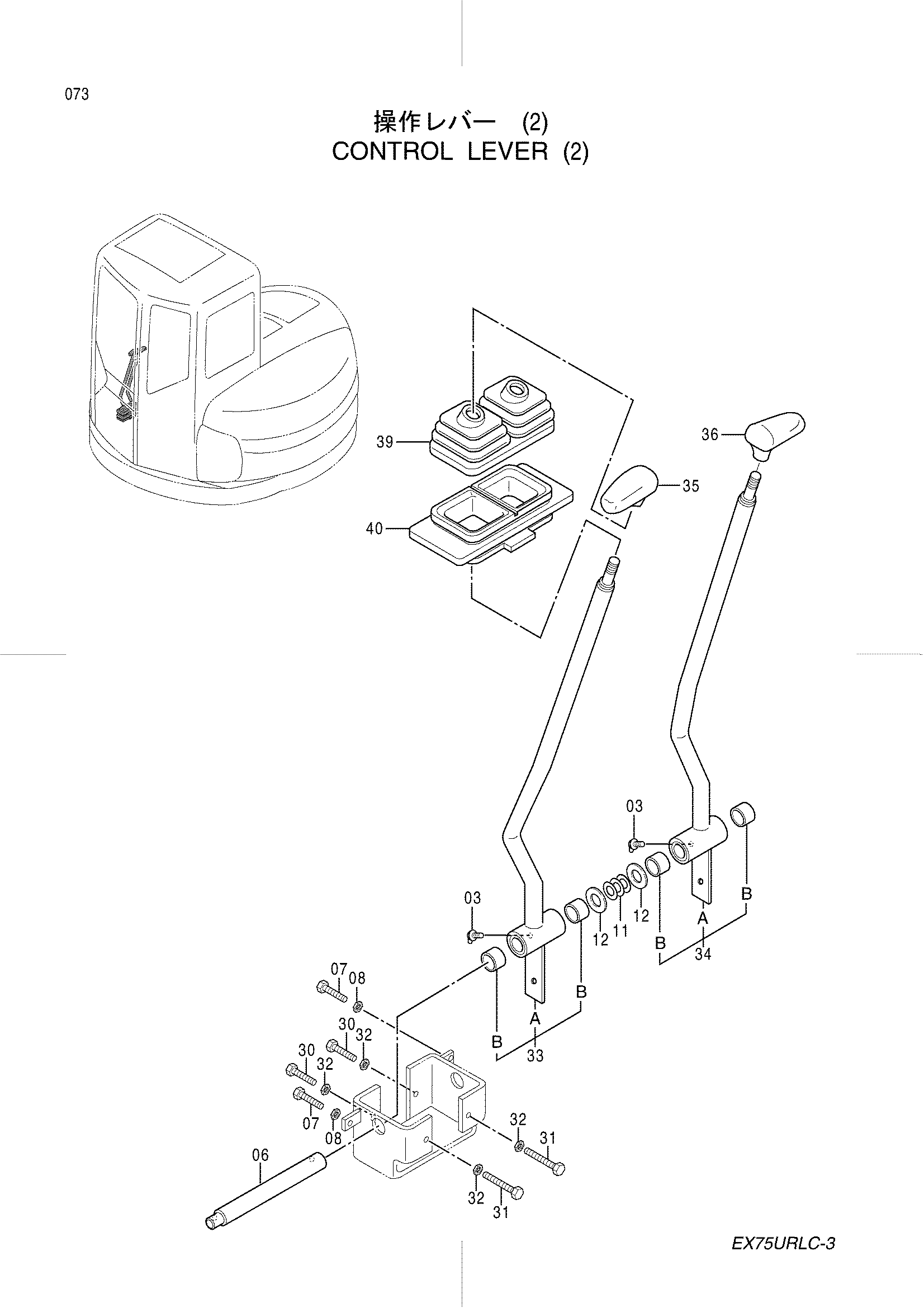

Заводская схема «Рычаг управления (2)» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J75581 | Пресс-маслёнка | 2 |
| 06 | 4338698 | Палец | 1 |
| 07 | M261045 | Болт | 2 |
| 08 | J950010 | Гайка | 2 |
| 11 | 4081592 | Регулировочная шайба 0.4 | 8 |
| 12 | A590120 | Плоская шайба | 2 |
| 30 | M261245 | Болт | 2 |
| 31 | M261260 | Болт | 2 |
| 32 | J950012 | Гайка | 4 |
| 33 | 9133655 | Рычаг(левый) | 1 |
| 33A | 8058937 | Рычаг | 1 |
| 33B | 4063692 | Игольчатый подшипник | 2 |
| 34 | 9133656 | Рычаг(правый) | 1 |
| 34A | 8058936 | Рычаг | 1 |
| 34B | 4063692 | Игольчатый подшипник | 2 |
| 35 | 2030254 | Рукоятка | 1 |
| 36 | 2030249 | Рукоятка | 1 |
| 39 | 2037356 | Защитный чехол | 1 |
| 40 | 2037360 | Защитный чехол | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
