Кабина (2) — HITACHI EX75URLC-3

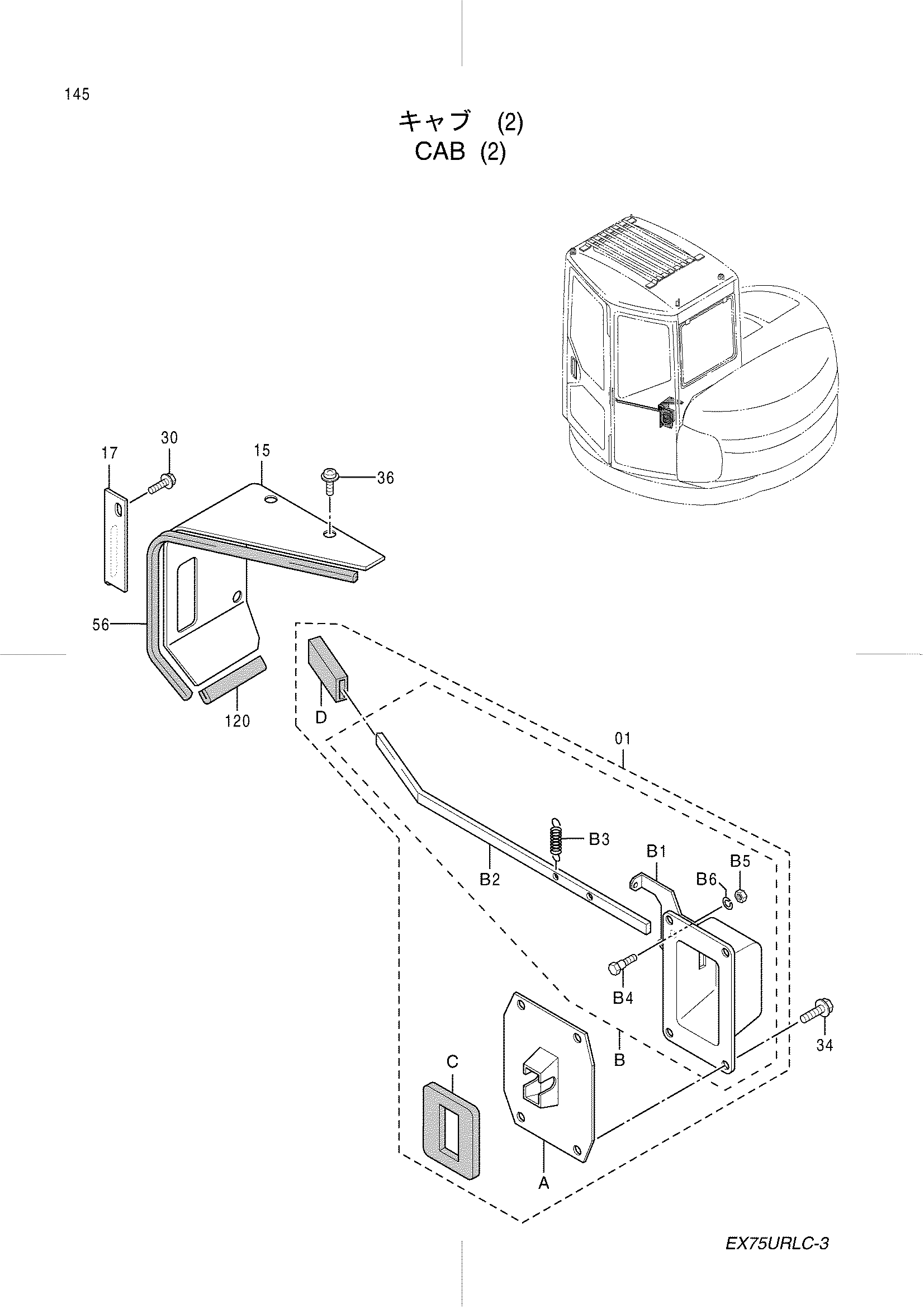

Заводская схема «Кабина (2)» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4344139 | Защёлка дверь в сборе | 1 |
| 01A | 4347503 | Защёлка дверь | 1 |
| 01B | 4347504 | Корпус в сборе | 1 |
| 01B1 | 4348409 | Корпус дооркаткх | 1 |
| 01B2 | 4348410 | Рычаг дооркаткх | 1 |
| 01B3 | 4348411 | Пружина | 1 |
| 01B4 | 4348412 | Палец | 1 |
| 01B5 | M500605 | Гайка | 1 |
| 01B6 | A590906 | Пружинная шайба | 1 |
| 01C | 4347505 | Резиновый ограничитель | 1 |
| 01D | 4347506 | Крышка рычаг | 1 |
| 15 | 4374451 | Крышка | 1 |
| 17 | 4347453 | Направляющая рычаг | 1 |
| 30 | 4347576 | Болт с шайбой | 1 |
| 34 | J020820 | Болт с шайбой | 4 |
| 36 | J450616 | Винт с шайбой | 4 |
| 56 | 4374452 | Резиновый P | 1 |
| 120 | 4374456 | Резиновый G | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
