Механизм поворота — HITACHI EX75URLC-3

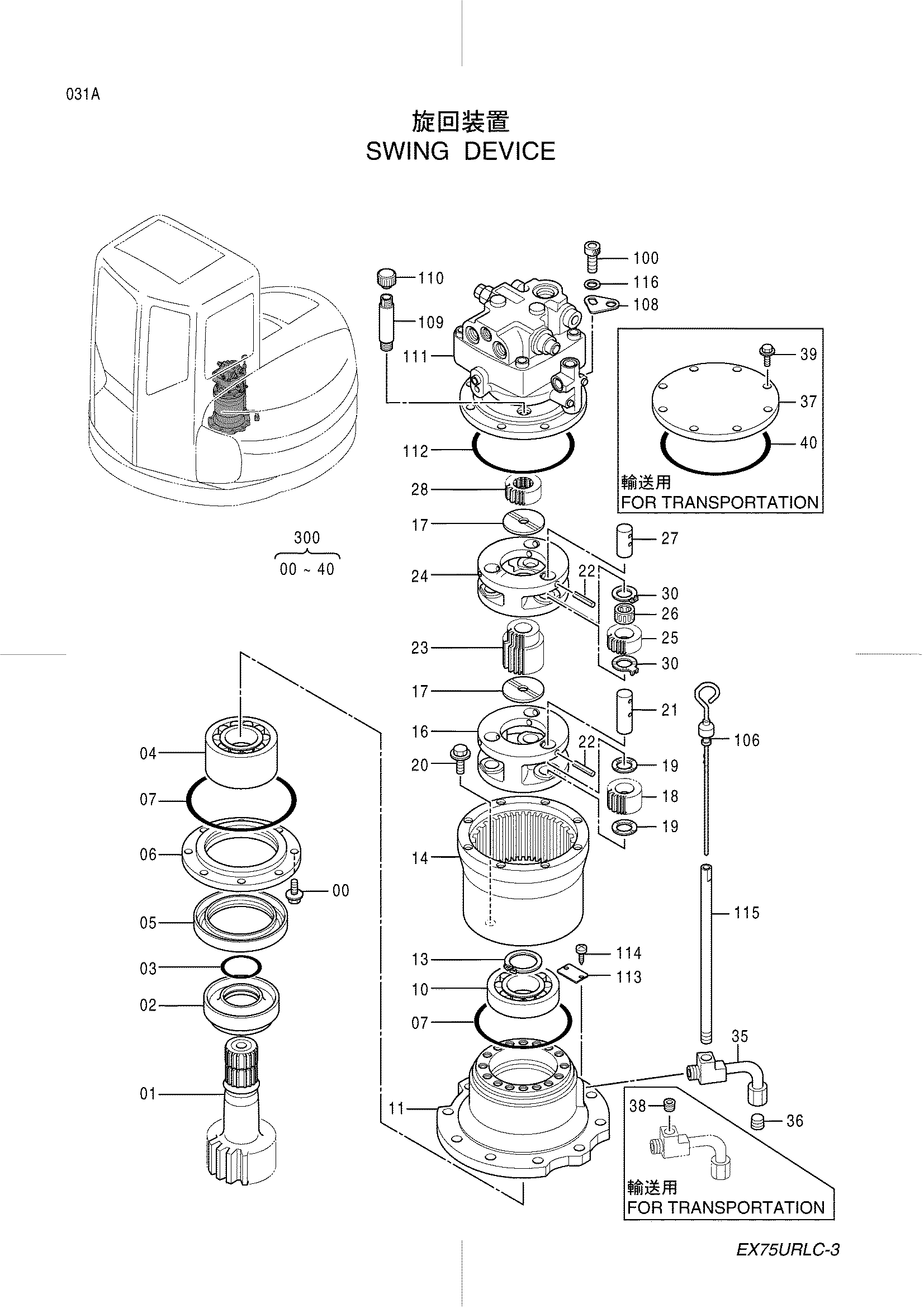

Заводская схема «Механизм поворота» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	J021035	Болт с шайбой	8
01	2030269	Вал проп.	1
02	3051675	Втулка	1
03	A811060	Уплотнительное кольцо	1
04	4260666	Подшипник. спх.рол.	1
05	4259935	Масляное уплотнение	1
06	3051676	Крышка	1
07	4260028	Уплотнительное кольцо	2
10	4274179	Подшипник. спх.рол.	1
11	1015181	Корпус	1
13	960323	Стопорное кольцо	1
14	1015182	Коронная шестерня	1
16	2031037	Водило	1
17	4176070	Упорная пластина	2
18	9735359	Планетарная шестерня	3
19	4267081	Упорная пластина	6
20	J011235	Болт с шайбой	16
21	4259937	Палец	3
22	4139939	Пружинный штифт	6
23	3051678	Солнечная шестерня	1
24	2031036	Водило	1
25	3051679	Планетарная шестерня	3
26	4259938	Игольчатый подшипник	3
27	4259939	Палец	3
28	3051680	Солнечная шестерня	1
30	4270468	Упорная пластина	6
35	8050351	Трубка	1
36	94-2012	Пробка	1
37	3063597	Крышка	1
38	94-2011	Пробка	1
39	J011035	Болт с шайбой	8
40	4295829	Уплотнительное кольцо	1
100	M341036	Болт с внутренним шестигранником	8
106	3053451	Указатель уровня	1
108	4272301	Пластина	1
109	4255227	Трубка	1
110	4298608	Колпачок	1
111	4325475	Гидромотор	1
112	4295829	Уплотнительное кольцо	1
113	3063219	Информационная табличка	1
114	M492564	Приводной винт	2
115	4259940	Трубка	1
116	A590110	Плоская шайба	1
300	9118328	Механизм поворота	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
