Кабина (4) — HITACHI EX75URLC-3

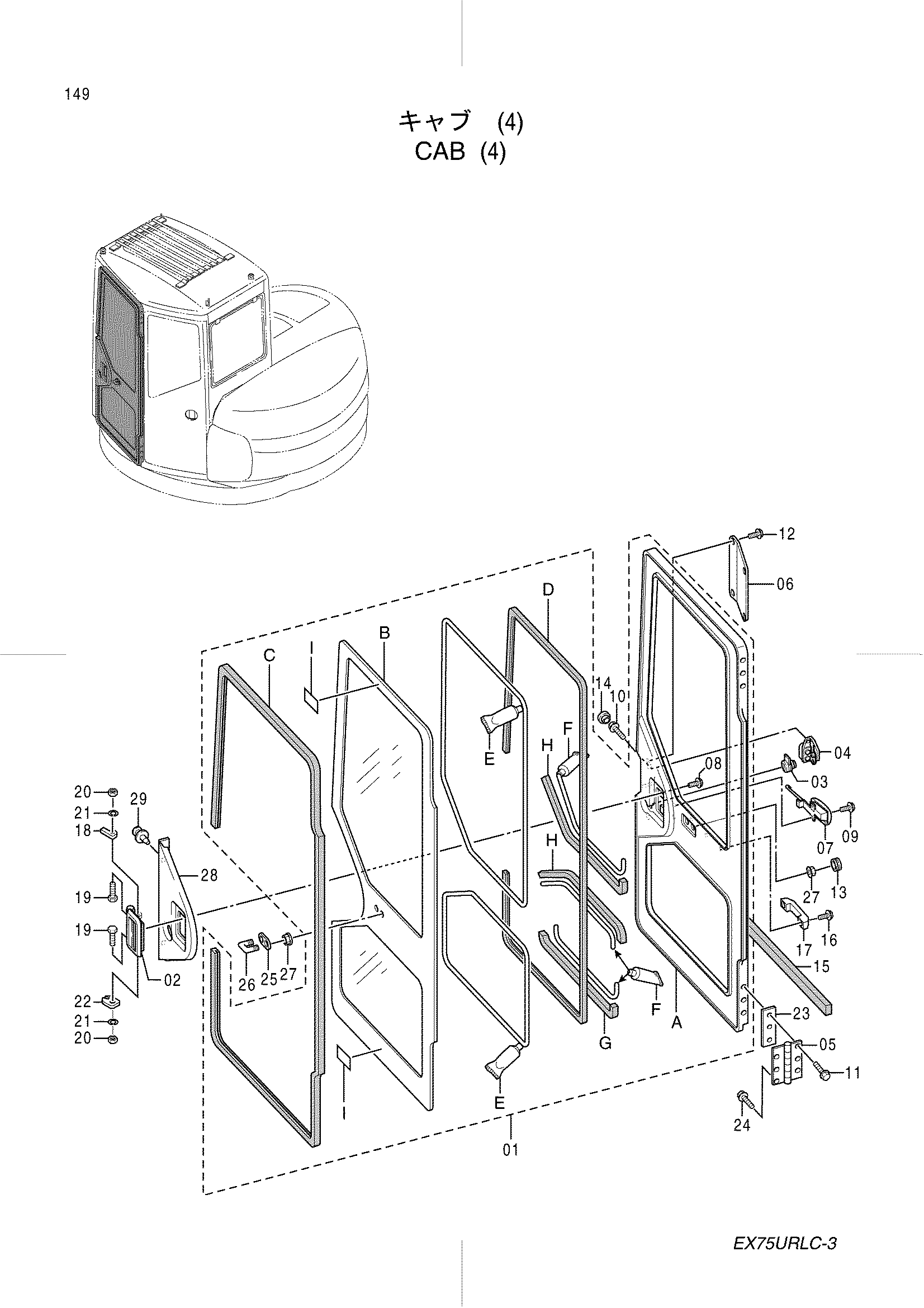

Заводская схема «Кабина (4)» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4356685 | Кабина дверь в сборе | 1 | |
| 01 | 4356686 | Дверь стекло в сборе | 1 |
| 01A | 4356687 | Фрамедоор в сборе | 1 |
| 01B | 4356688 | Стекло | 1 |
| 01C | 4356689 | Трим накладка | 1 |
| 01D | 4351283 | Резиновая прокладка | 1 |
| 01E | 4348392 | Бонд | 3 |
| 01F | 4347499 | Уплотнение | 1 |
| 01G | 4348394 | Резиновая прокладка | 1 |
| 01H | 4348395 | Резиновая прокладка | 2 |
| 01I | 4352976 | Декскал | 2 |
| 02 | 4348397 | Рукоятка | 1 |
| 03 | 4348398 | Кейкйл | 1 |
| 04 | 4348399 | Блокировка R в сборе | 1 |
| 05 | 4348400 | Петля | 2 |
| 06 | 4348401 | Крышка | 1 |
| 07 | 4348402 | Рукоятка в сборе | 1 |
| 08 | J450616 | Винт с шайбой | 2 |
| 09 | J460616 | Винт с шайбой | 2 |
| 10 | J460616 | Винт с шайбой | 3 |
| 11 | 4356695 | Болт с шайбой | 6 |
| 12 | J460510 | Винт с шайбой | 4 |
| 13 | 4348403 | Уплотнительная втулка | 2 |
| 14 | 4348404 | Уплотнительная втулка | 3 |
| 15 | 4348405 | Резиновый уплотнение | 1 |
| 16 | J460616 | Винт с шайбой | 2 |
| 17 | 4348406 | Рукоятка | 1 |
| 18 | 4348407 | Роккплете | 1 |
| 19 | 4348408 | Болт | 2 |
| 20 | M500807 | Гайка | 2 |
| 21 | A590908 | Пружинная шайба | 2 |
| 22 | 4351284 | Пластина шпонка | 1 |
| 23 | 4347455 | Проставка | 2 |
| 24 | 4356695 | Болт с шайбой | 6 |
| 25 | 4347474 | Уплотнительная втулка | 1 |
| 26 | 4347586 | U-образный болт | 1 |
| 27 | 4347587 | Гайка фланец | 4 |
| 28 | 4356800 | Крышка дверь | 1 |
| 29 | 4347500 | Фастенер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
