Задняя облицовка — HITACHI EX75URLC-3

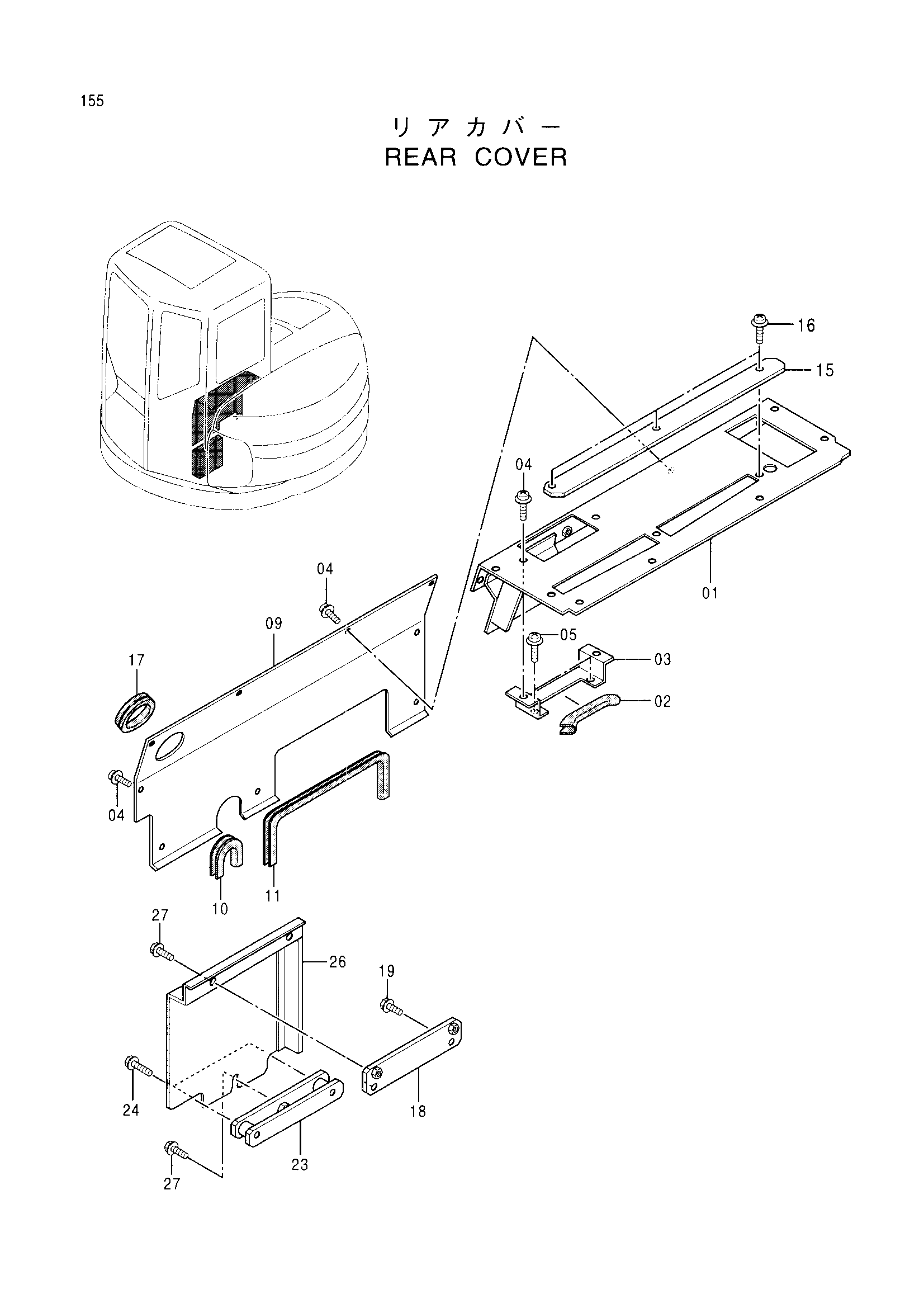

Заводская схема «Задняя облицовка» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7031410 | Крышка | 1 |
| 02 | 4340114 | Резиновая прокладка | 1 |
| 03 | 9735273 | Кронштейн | 1 |
| 04 | J460616 | Винт с шайбой | 17 |
| 05 | J450620 | Винт с шайбой | 2 |
| 09 | 3074703 | Крышка | 1 |
| 10 | 4365958 | Резиновая прокладка | 1 |
| 11 | 4362406 | Резиновая прокладка | 1 |
| 15 | 3070350 | Крышка | 1 |
| 16 | J460620 | Винт с шайбой | 3 |
| 17 | 4143612 | Резиновая втулка | 1 |
| 18 | 9747775 | Кронштейн | 1 |
| 19 | J020825 | Болт с шайбой | 2 |
| 23 | 9747776 | Проставка | 1 |
| 24 | J020850 | Болт с шайбой | 2 |
| 26 | 8068005 | Крышка | 1 |
| 27 | J020816 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
