Гидромотор (2/2) — HITACHI EX75URLC-3

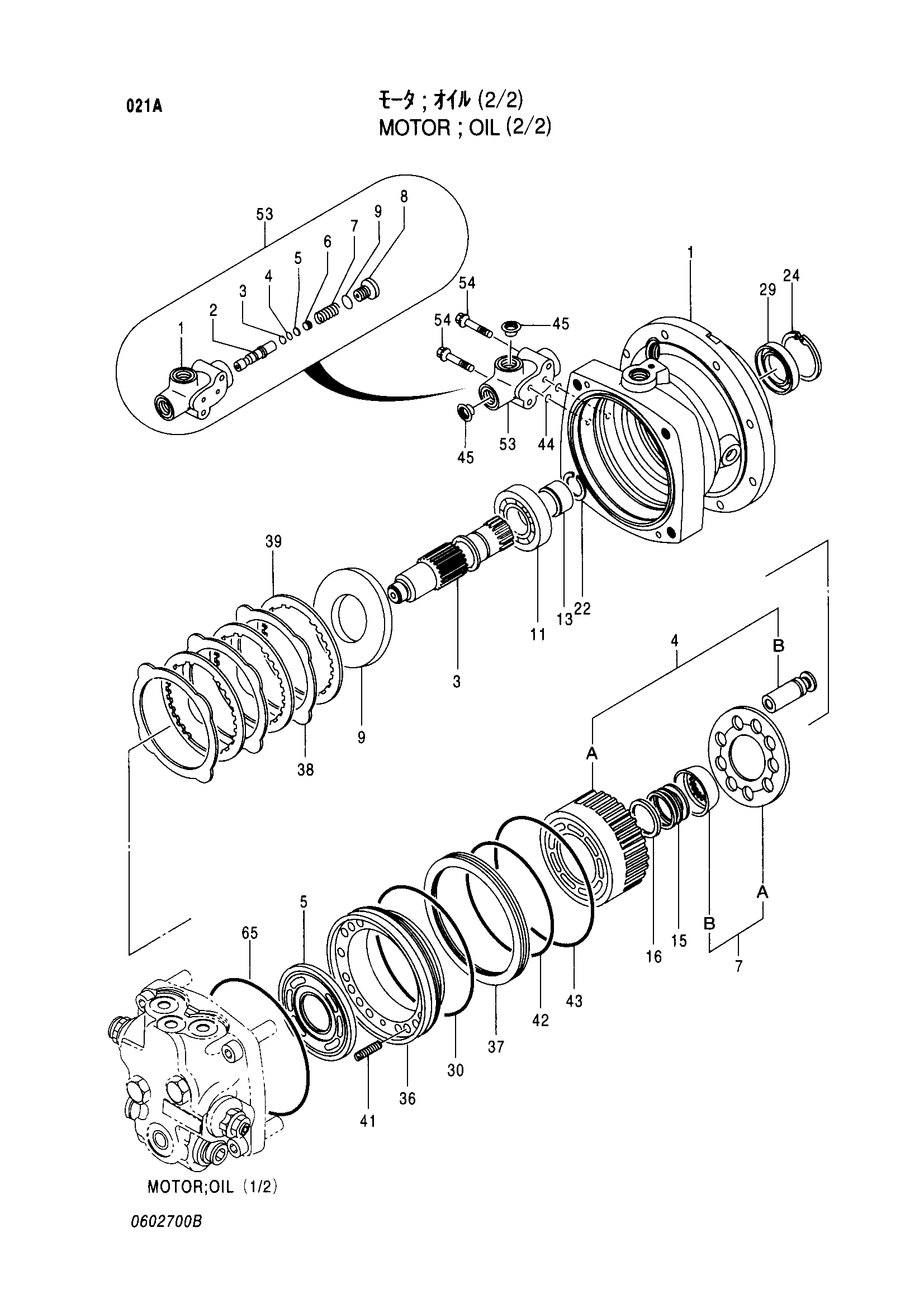

Заводская схема «Гидромотор (2/2)» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4325475 | Гидромотор (2/2) | 1 | |
| 1 | 0444201 | Корпус | 1 |
| 3 | 0444202 | Вал | 1 |
| 4 | 0444203 | Блок гидроцилиндра | 1 |
| 5 | 0444204 | Пластина клапан | 1 |
| 7 | 0444205 | Пластина | 1 |
| 9 | 0444206 | Упорная пластина | 1 |
| 11 | 0444207 | Шариковый подшипник | 1 |
| 13 | 0444208 | Внутреннее кольцо подшипника | 1 |
| 15 | 0329612 | Пружина | 1 |
| 16 | 0329613 | Седло пружины | 1 |
| 22 | 0311316 | Стопорное кольцо | 1 |
| 24 | 930451 | Стопорное кольцо | 1 |
| 29 | 0433905 | Масляное уплотнение | 1 |
| 30 | A811145 | Уплотнительное кольцо | 1 |
| 36 | 0444209 | Поршень | 1 |
| 37 | 0444210 | Втулка | 1 |
| 38 | 0444211 | Пластина фрикционный | 3 |
| 39 | 0444212 | Пластина диск | 3 |
| 41 | 0444213 | Пружина | 18 |
| 42 | A811125 | Уплотнительное кольцо | 1 |
| 43 | A811135 | Уплотнительное кольцо | 1 |
| 44 | 4506407 | Уплотнительное кольцо | 2 |
| 53 | 0444214 | Клапан | 1 |
| 53-3 | 0311326 | Фильтр | 1 |
| 53-4 | 0444215 | Шайба | 1 |
| 53-5 | 0444216 | Дроссель | 1 |
| 53-6 | 0444217 | Дроссель | 1 |
| 53-7 | 0602701 | Пружина | 1 |
| 53-8 | 0311336 | Пробка | 1 |
| 53-9 | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 0444219 | Болт с внутренним шестигранником | 2 |
| 65 | 0234115 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
