Рама — HITACHI EX75URLC-3

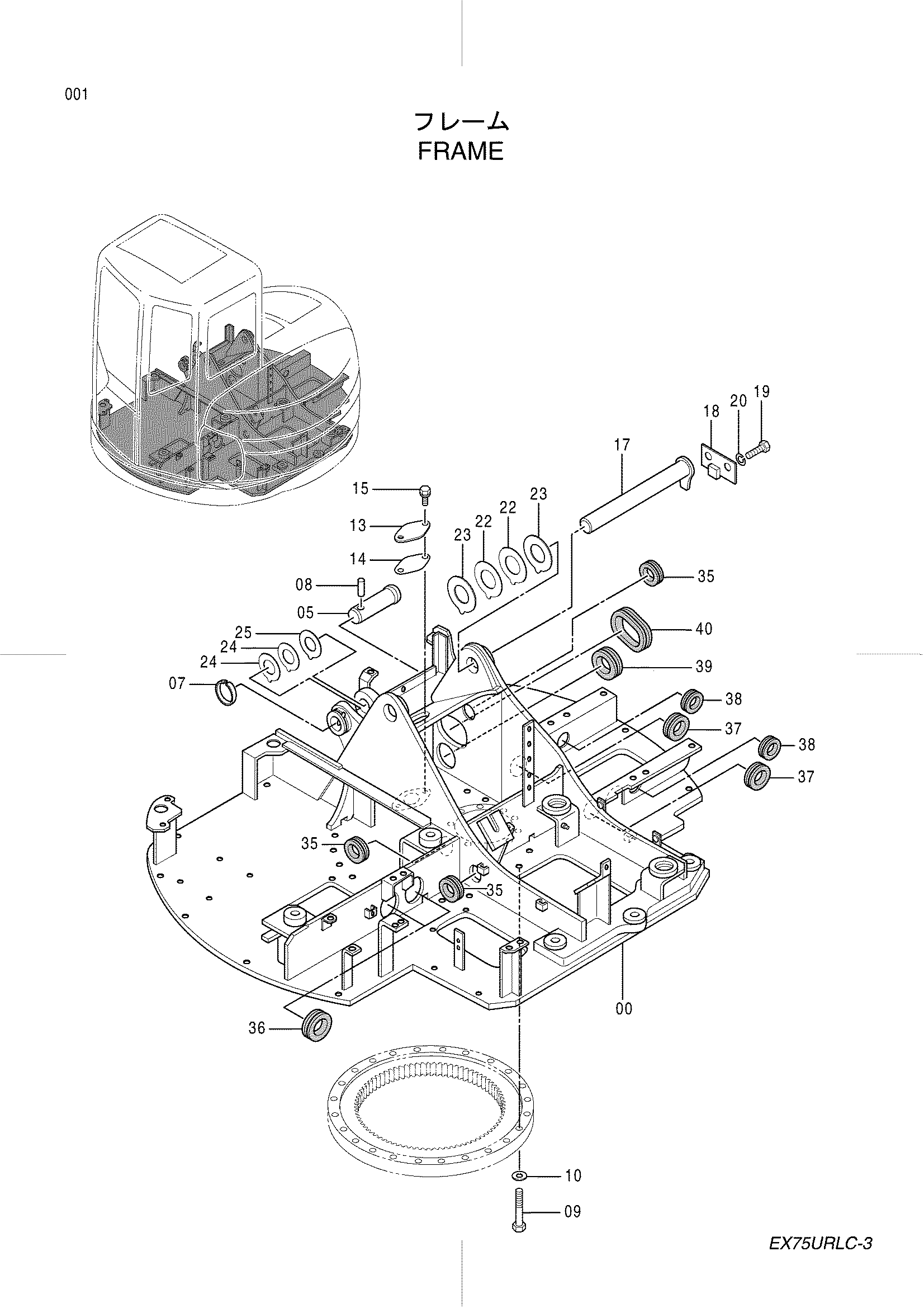

Заводская схема «Рама» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005442 | Рама основной | 1 |
| 05 | 3070023 | Палец | 1 |
| 07 | 4065688 | Кольцо | 1 |
| 08 | 4065689 | Палец | 1 |
| 09 | J921685 | Болт | 24 |
| 10 | J222016 | Шайба | 24 |
| 13 | 4255799 | Крышка | 1 |
| 14 | 4161735 | Манжета | 1 |
| 15 | J021025 | Болт с шайбой | 2 |
| 17 | 8068593 | Палец | 1 |
| 18 | 9745954 | Пластина | 1 |
| 19 | J901635 | Болт | 2 |
| 20 | A590916 | Пружинная шайба | 2 |
| 22 | 4374422 | Упорная пластина 1.0 | 2 |
| 23 | 4374423 | Упорная пластина 2.0 | 2 |
| 24 | 4374432 | Упорная пластина 1.0 | 2 |
| 25 | 4374431 | Упорная пластина 2.0 | 1 |
| 35 | 4338858 | Резиновая втулка | 3 |
| 36 | 4201986 | Резиновая втулка | 2 |
| 37 | 4338863 | Резиновая втулка | 2 |
| 38 | 4509404 | Резиновая втулка | 2 |
| 39 | 4191977 | Резиновая втулка | 1 |
| 40 | 4191978 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
