Передний трубопроводы (1) — HITACHI EX75URLC-3

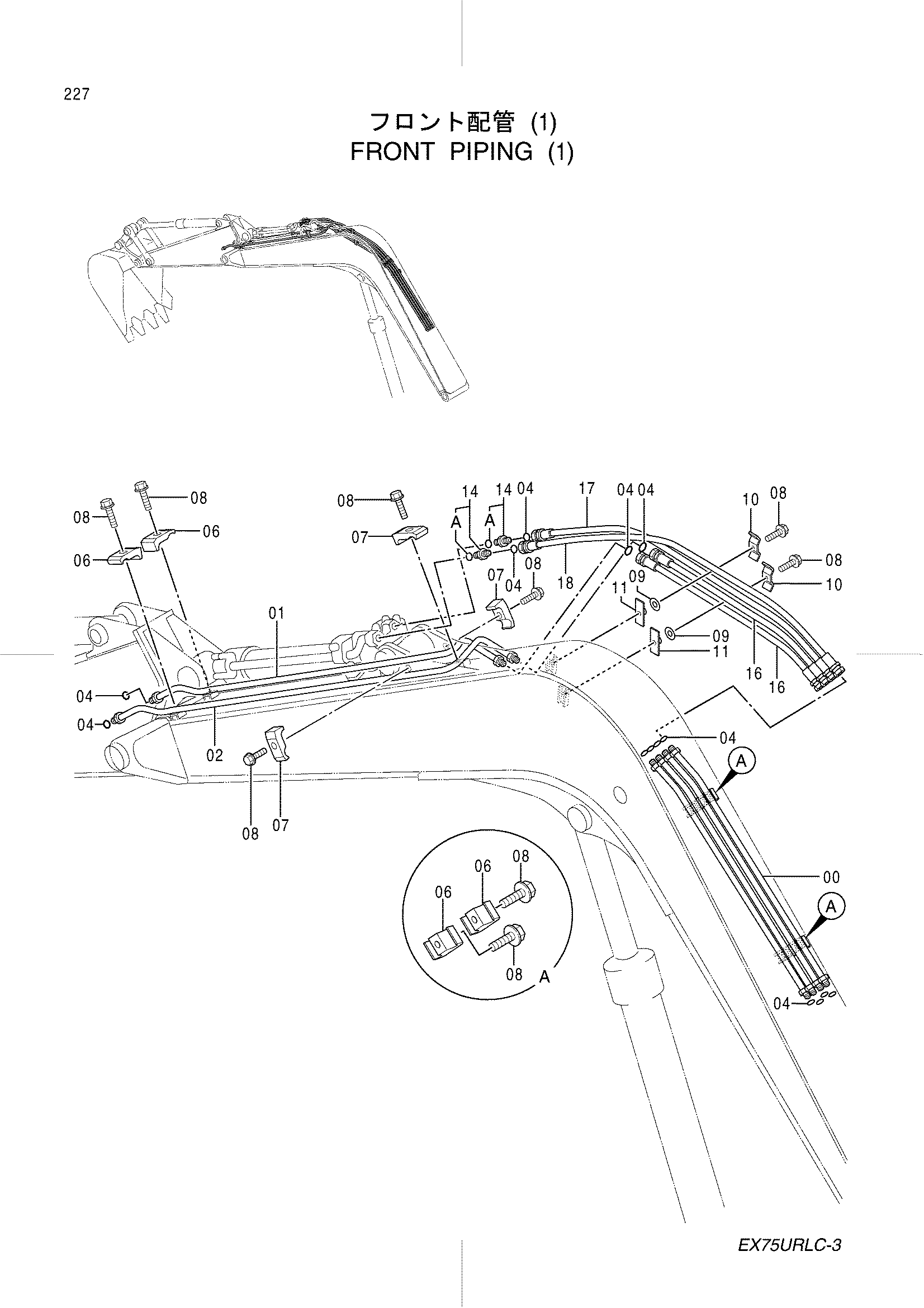

Заводская схема «Передний трубопроводы (1)» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9742255 | Трубка | 4 |
| 01 | 9742256 | Трубка | 1 |
| 02 | 9742257 | Трубка | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 14 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | 4190125 | Хомут трубки | 5 |
| 08 | J011245 | Болт с шайбой | 11 |
| 09 | A590112 | Плоская шайба | 2 |
| 10 | 4202103 | Хомут | 2 |
| 11 | 9727634 | Хомут | 2 |
| 14 | 4189602 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4359158 | Шланг | 2 |
| 17 | 4354594 | Шланг | 1 |
| 18 | 4354595 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
