Основной трубопроводы (5) — HITACHI EX75URLC-3

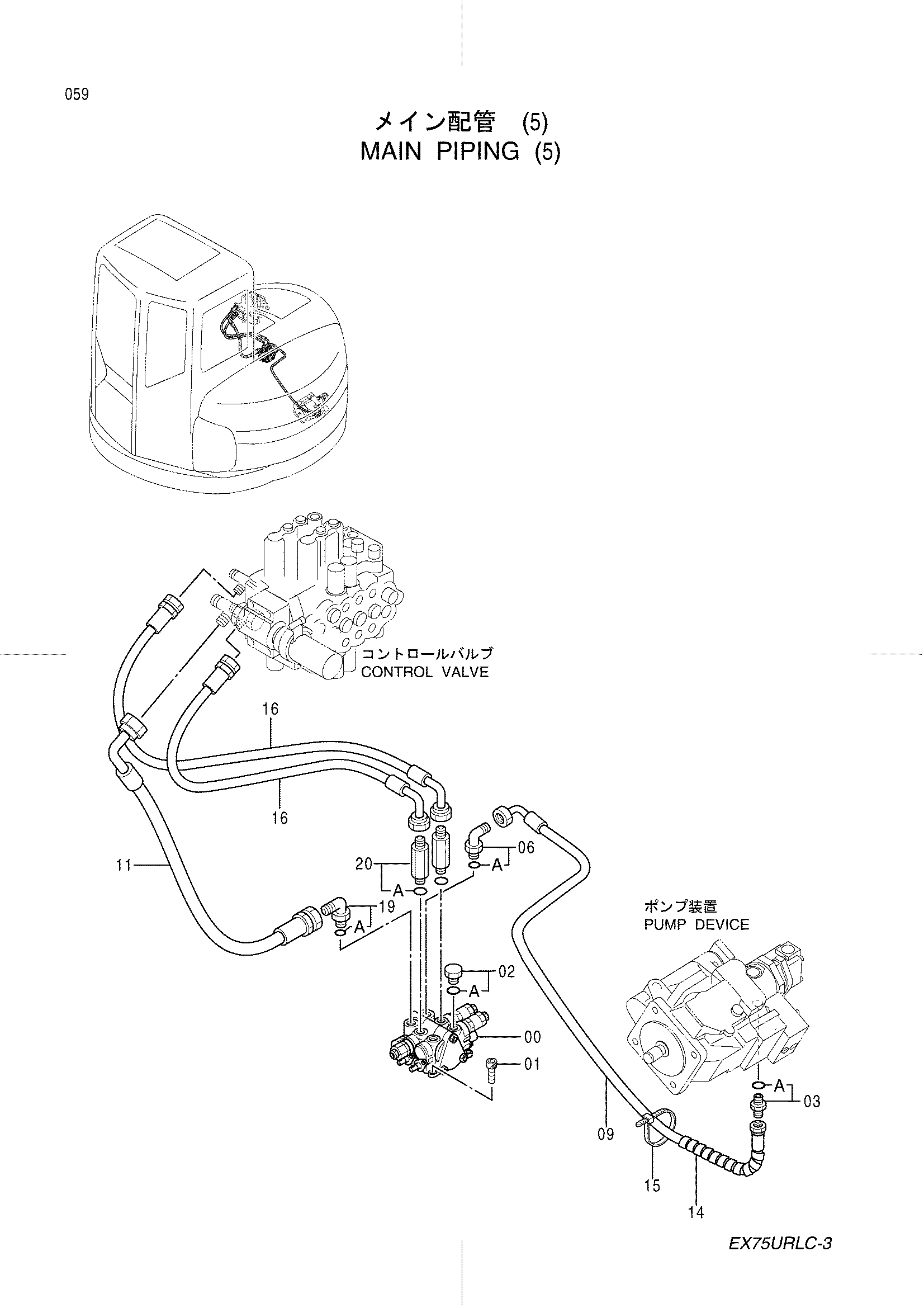

Заводская схема «Основной трубопроводы (5)» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4417421 | Гидрораспределитель | 1 |
| 01 | J781025 | Болт с внутренним шестигранником | 3 |
| 02 | 4092534 | Пробка | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4200469 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4154671 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4385652 | Шланг | 2 |
| 11 | 4313151 | Шланг | 1 |
| 14 | 4133527 | Защитный кожух | 2 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 16 | 4296383 | Шланг | 2 |
| 19 | 4154672 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4276965 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
