Пилотный трубопроводы (8) — HITACHI EX75URLC-3

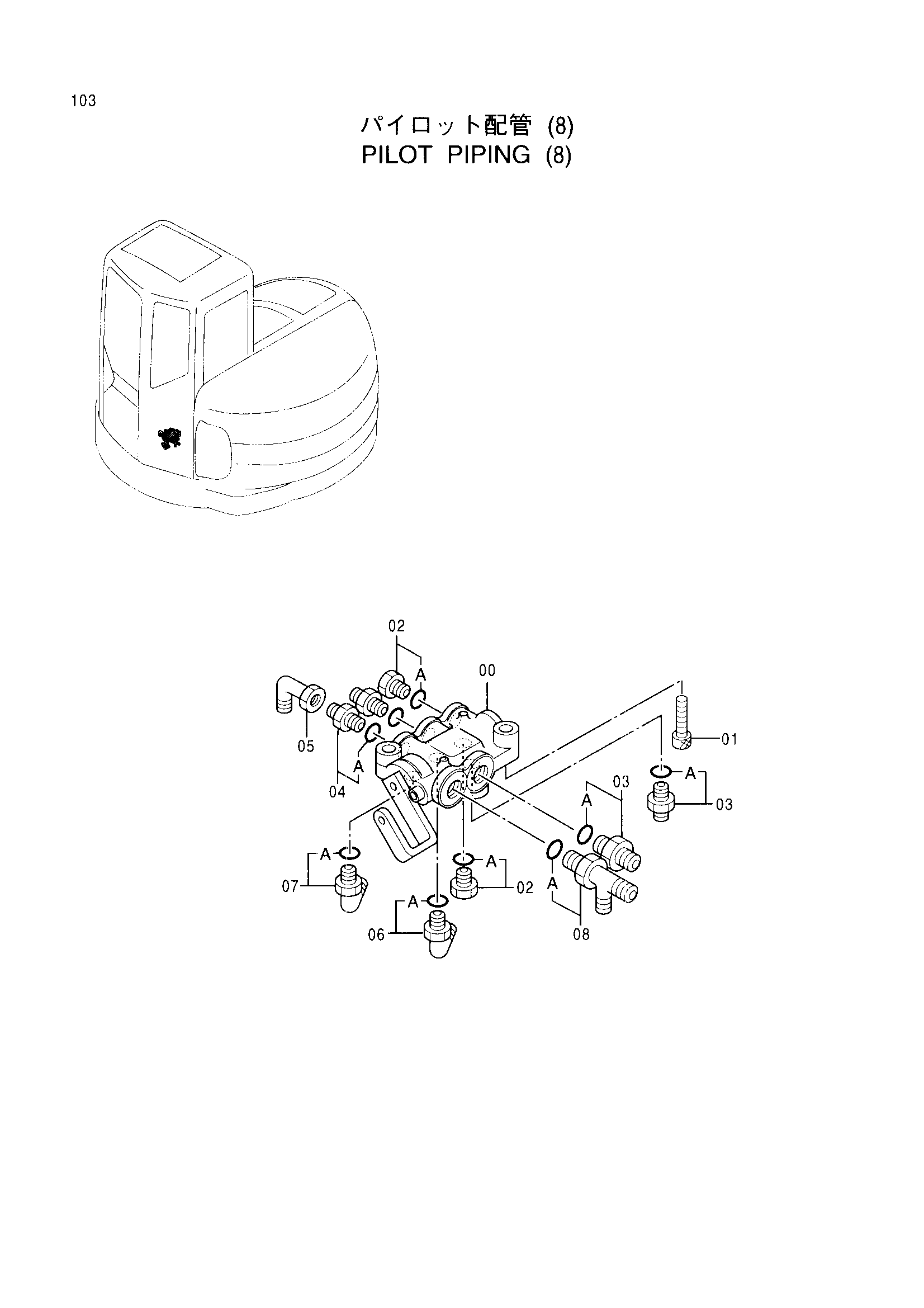

Заводская схема «Пилотный трубопроводы (8)» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4359899 | Запорный клапан | 1 |
| 01 | M341045 | Болт с внутренним шестигранником | 2 |
| 02 | 4092534 | Пробка | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4261938 | Фильтр | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4239976 | Унион S | 1 |
| 06 | 4154671 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4156434 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4208909 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
