Пилотный трубопроводы (5-1) — HITACHI EX75URLC-3

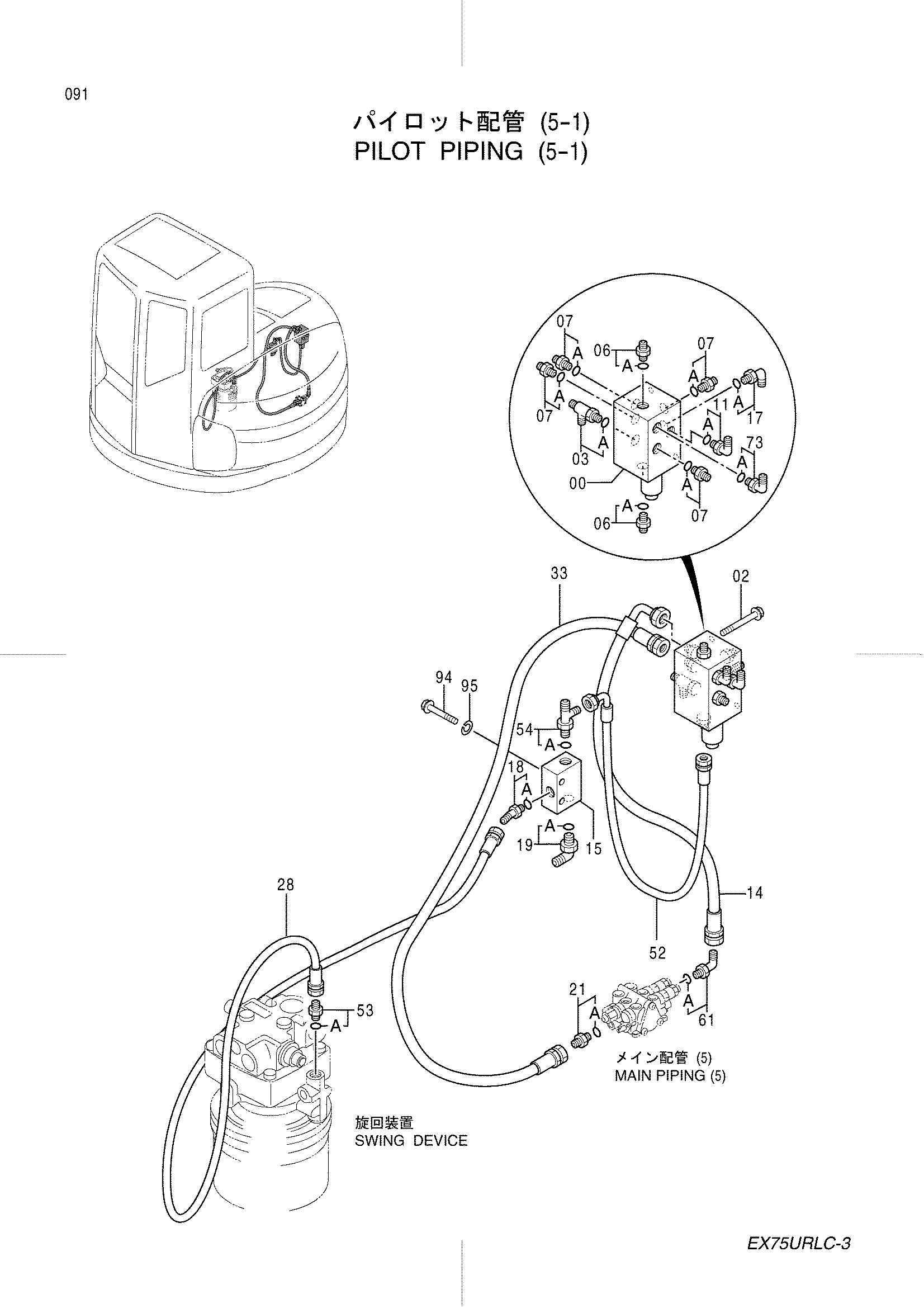

Заводская схема «Пилотный трубопроводы (5-1)» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4385486 | Электромагнитный клапан | 1 |
| 02 | J011095 | Болт с шайбой | 2 |
| 03 | 4269617 | Тройник | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4200468 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4200466 | Адаптер | 4 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4154671 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4349099 | Шланг (SVP) | 1 |
| 15 | 4203447 | Челночный клапан | 1 |
| 17 | 4154671 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4193826 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4154670 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200467 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4391347 | Пластиковый шланг (SH) | 1 |
| 33 | 4379561 | Шланг | 1 |
| 52 | 4348241 | Шланг (SH) | 1 |
| 53 | 4200465 | Адаптер | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4387745 | Тройник | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4156434 | Угловой штуцер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 73 | 4200470 | Угловой штуцер | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 94 | J900880 | Болт | 2 |
| 95 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
