Основной трубопроводы (1) — HITACHI EX75URLC-3

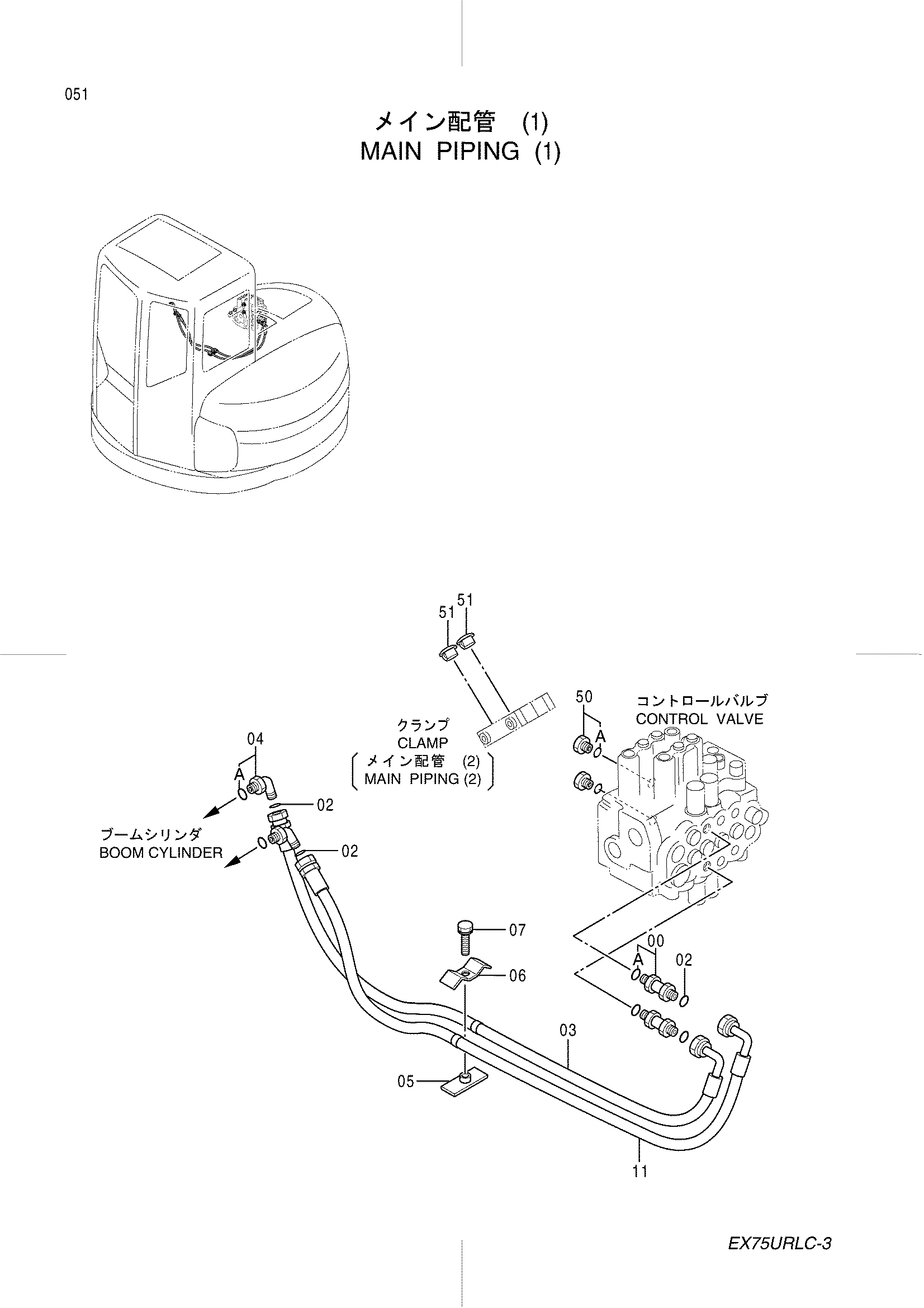

Заводская схема «Основной трубопроводы (1)» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199247 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 4 |
| 03 | 4385614 | Шланг | 1 |
| 04 | 4200580 | Угловой штуцер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 9727634 | Хомут | 1 |
| 06 | 4202103 | Хомут | 1 |
| 07 | J011245 | Болт с шайбой | 1 |
| 11 | 4385615 | Шланг | 1 |
| 50 | 4174541 | Пробка | 2 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 4340048 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
