Основной трубопроводы (2) — HITACHI EX75URLC-3

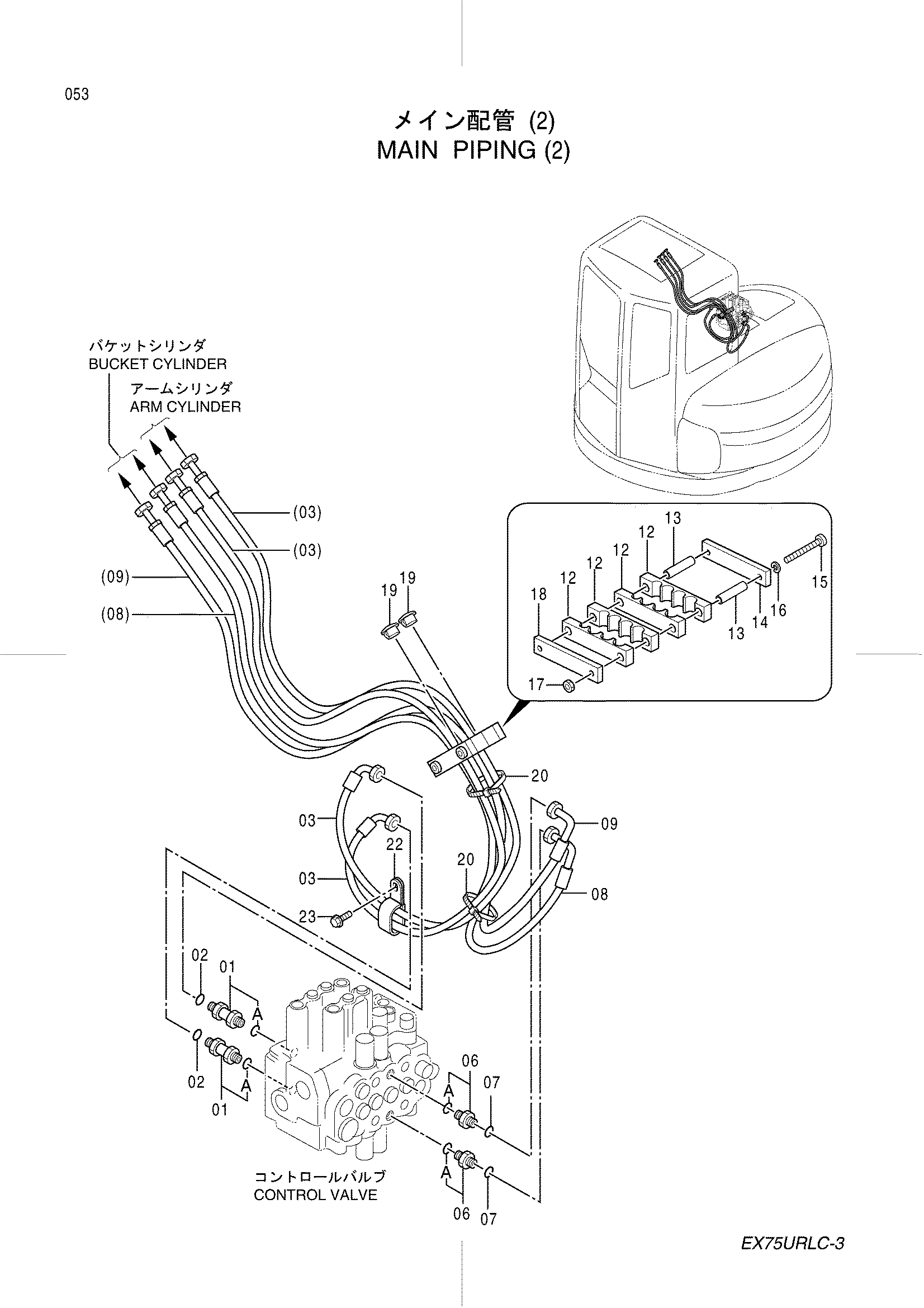

Заводская схема «Основной трубопроводы (2)» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4199247 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 2 |
| 03 | 4385617 | Шланг | 2 |
| 06 | 4189602 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4138938 | Уплотнительное кольцо | 2 |
| 08 | 4385618 | Шланг | 1 |
| 09 | 4385619 | Шланг | 1 |
| 12 | 4385608 | Хомут шланга | 4 |
| 13 | 4338926 | Проставка | 2 |
| 14 | 4338929 | Пластина | 1 |
| 15 | J901002 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | J950010 | Гайка | 2 |
| 18 | 4338878 | Седло винта | 1 |
| 19 | 4340048 | Пробка | 2 |
| 20 | 4121859 | Ленточный зажим | 2 |
| 22 | 4192034 | Зажим | 1 |
| 23 | J011020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
