Электрооборудование (2) — HITACHI EX75URLC-3

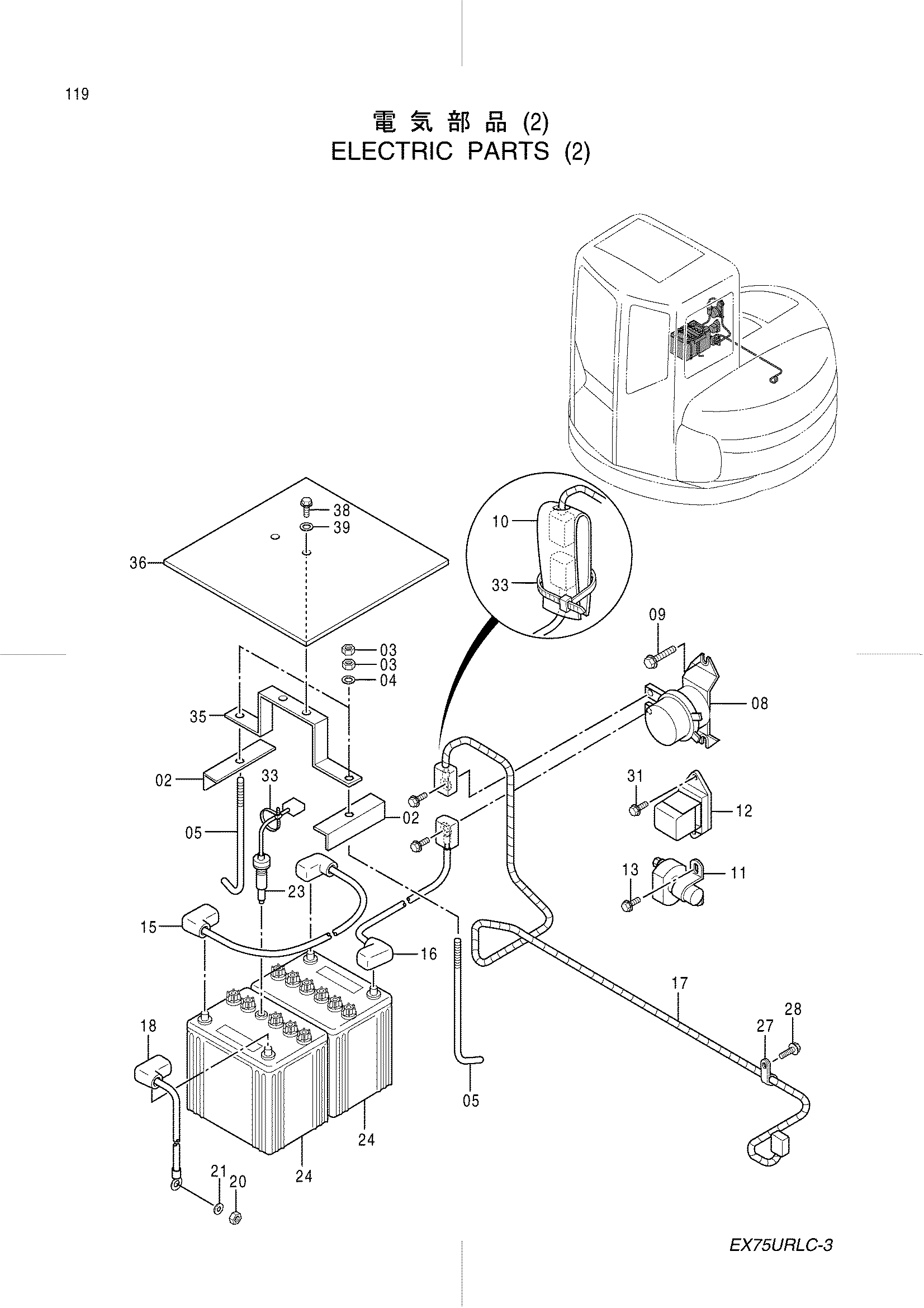

Заводская схема «Электрооборудование (2)» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4257035 | Опора | 2 |
| 03 | J950010 | Гайка | 4 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | 4177557 | Болт | 2 |
| 08 | 4306945 | Реле аккумулятор | 1 |
| 09 | J020830 | Болт с шайбой | 2 |
| 10 | 4400199 | Пластина резиновый | 1 |
| 11 | 4203679 | Реле отопитель | 1 |
| 12 | 4364942 | Реле защитный | 1 |
| 13 | J020614 | Болт с шайбой | 2 |
| 15 | 4400122 | Жгут проводов | 1 |
| 16 | 4339039 | Жгут проводов | 1 |
| 17 | 4339038 | Жгут проводов | 1 |
| 18 | 4339040 | Жгут проводов | 1 |
| 20 | J950010 | Гайка | 1 |
| 21 | A590910 | Пружинная шайба | 1 |
| 23 | 4333472 | Датчик | 1 |
| 24 | 4292182 | Аккумулятор | 2 |
| 27 | 4190253 | Зажим | 1 |
| 28 | J011020 | Болт с шайбой | 1 |
| 31 | J460525 | Винт с шайбой | 2 |
| 33 | 4055312 | Ленточный зажим | 2 |
| 35 | 9748506 | Стойка | 1 |
| 36 | 3083495 | Крышка | 1 |
| 38 | J010820 | Болт с шайбой | 2 |
| 39 | 4346037 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
