Управление двигателем трос — HITACHI EX75URLC-3

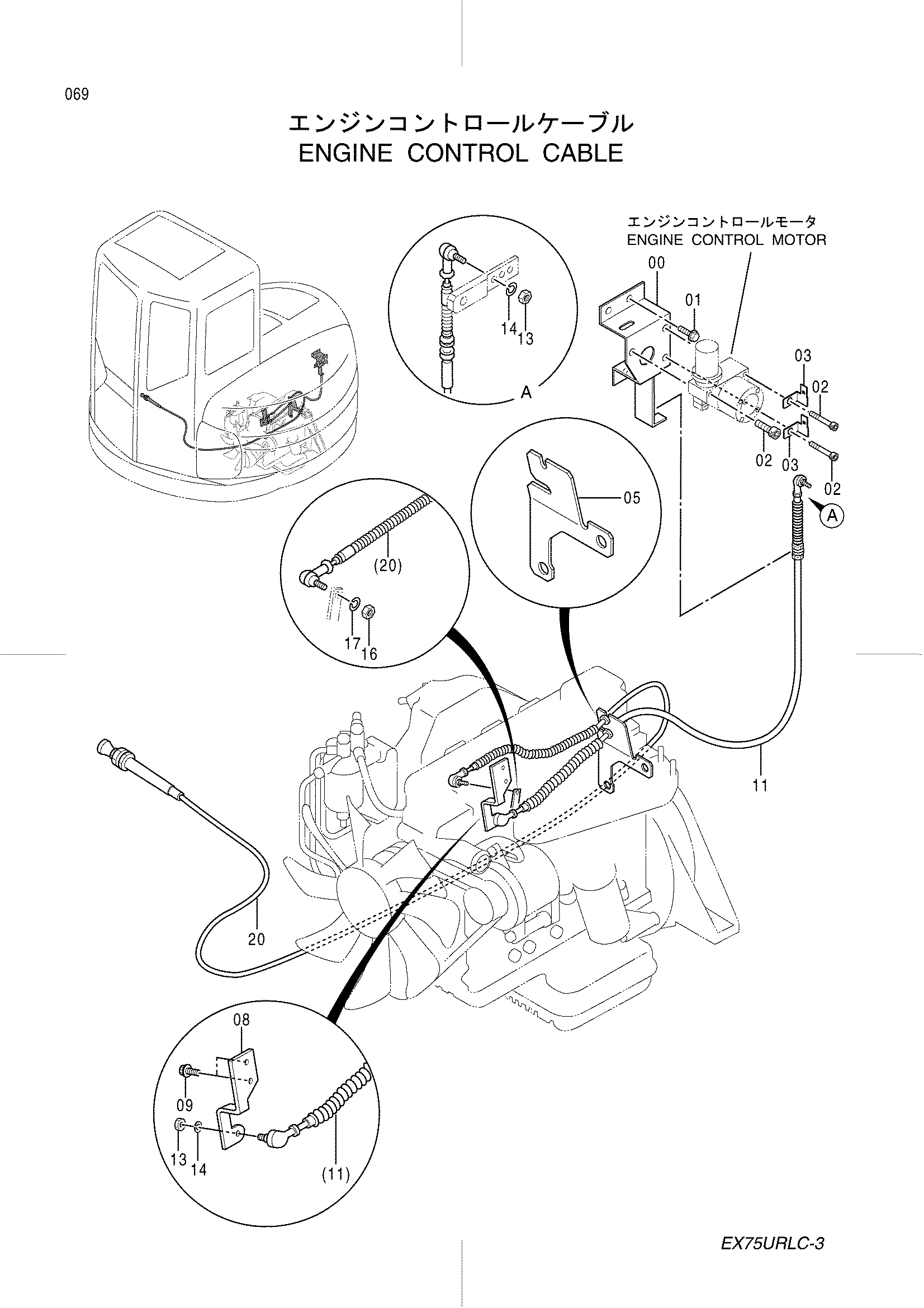

Заводская схема «Управление двигателем трос» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8068617 | Кронштейн | 1 |
| 01 | J011020 | Болт с шайбой | 3 |
| 02 | J781060 | Болт с внутренним шестигранником | 3 |
| 03 | 4257159 | Кронштейн | 2 |
| 05 | 3079383 | Кронштейн | 1 |
| 08 | 3068849 | Рычаг | 1 |
| 09 | J010616 | Болт с шайбой | 2 |
| 11 | 4385891 | Трос управления | 1 |
| 13 | M500605 | Гайка | 2 |
| 14 | A590906 | Пружинная шайба | 2 |
| 16 | M500605 | Гайка | 1 |
| 17 | A590906 | Пружинная шайба | 1 |
| 20 | 4385892 | Трос управления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
