Стрела — HITACHI EX75URLC-3

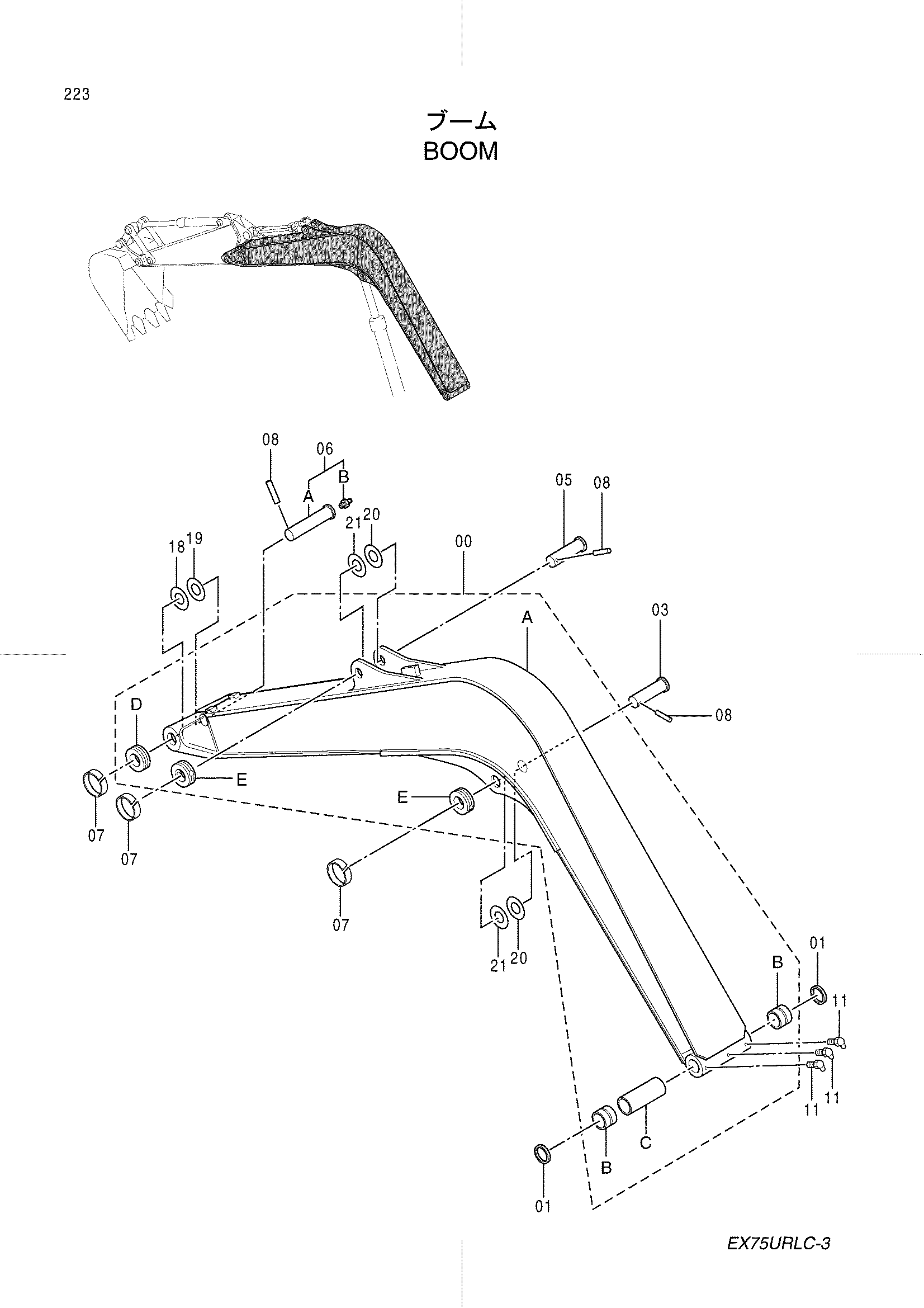

Заводская схема «Стрела» для HITACHI EX75URLC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7033403 | Стрела | 1 |
| 00A | 5005570 | Стрела | 1 |
| 00B | 4334422 | Втулка | 2 |
| 00C | 4374019 | Трубка | 1 |
| 00D | 4197032 | Ограничитель | 1 |
| 00E | 4197031 | Ограничитель | 2 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 03 | 3055536 | Палец | 1 |
| 05 | 3079825 | Палец | 1 |
| 06 | 9111029 | Палец | 1 |
| 06A | 3037344 | Палец | 1 |
| 06B | J75481 | Пресс-маслёнка | 1 |
| 07 | 4065688 | Кольцо | 3 |
| 08 | 4065689 | Палец | 3 |
| 11 | J75581 | Пресс-маслёнка | 3 |
| 18 | 4374422 | Упорная пластина 1.0 | 2 |
| 19 | 4374423 | Упорная пластина 2.0 | 1 |
| 20 | 4374459 | Упорная пластина 1.0 | 2 |
| 21 | 4374437 | Упорная пластина 2.0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75URLC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
