Пилотные гидролинии (4) [моноблочный стрела] <US> — HITACHI EX75UR-5
Заводская схема «Пилотные гидролинии (4) [моноблочный стрела] <US>» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

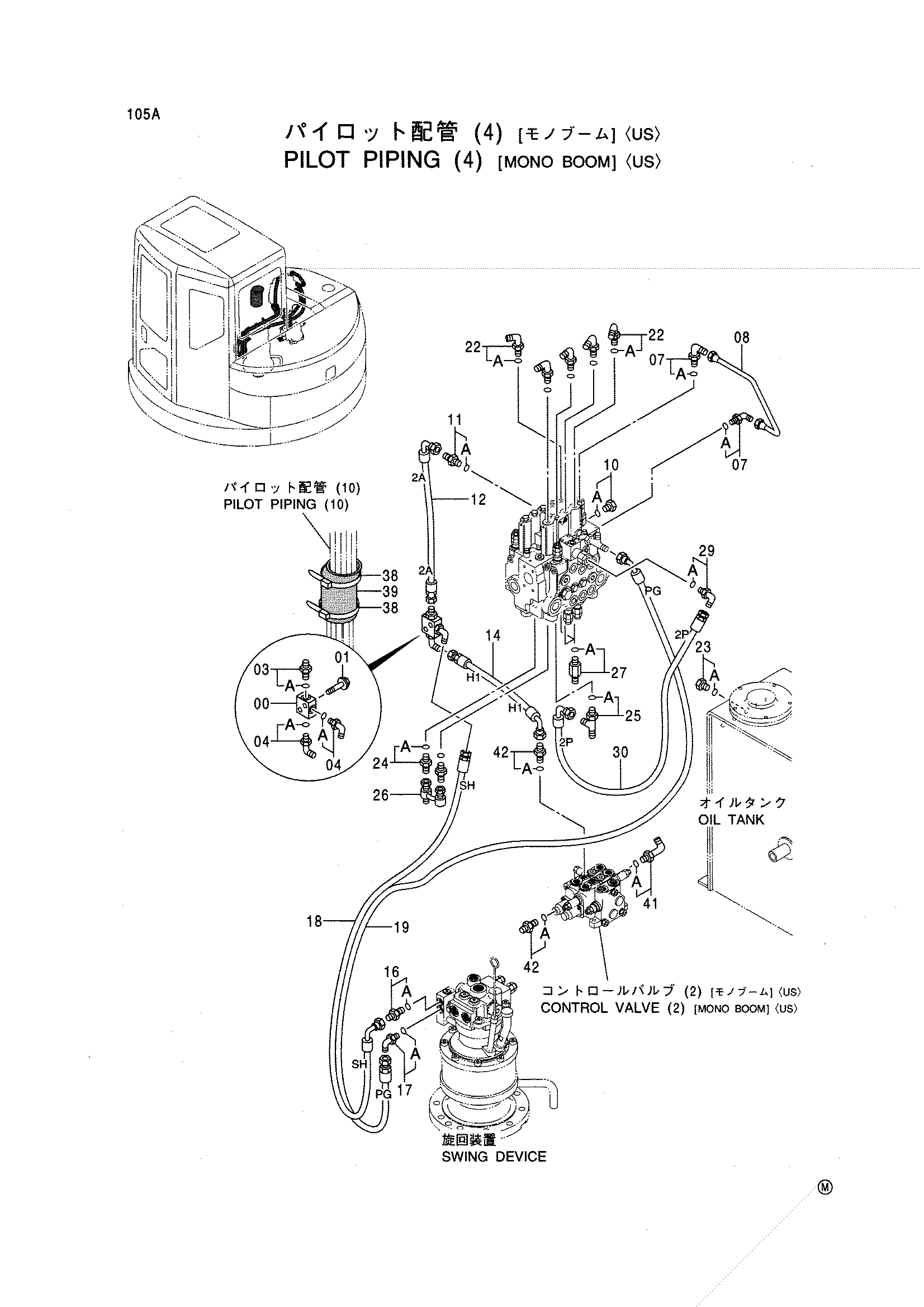

![Схема Пилотные гидролинии (4) [моноблочный стрела] <US> HITACHI EX75UR-5](/catalog-drawings/d5/d5c004fd-994a-4489-884f-8b057ae97216.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4411001 | Челночный клапан | 1 |
| 01 | J010840 | Болт с шайбой | 2 |
| 03 | 4200465 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4154670 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4293950 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4417506 | Трубка | 1 |
| 10 | 4093624 | Пробка | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4200465 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4428955 | Шланг | 1 |
| 14 | 4428957 | Шланг | 1 |
| 16 | 4200465 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4154670 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4417568 | Шланг | 1 |
| 19 | 4409476 | Шланг | 1 |
| 22 | 4393192 | Угловой штуцер | 5 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4092534 | Пробка | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4200465 | Адаптер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4203171 | Тройник | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 9747178 | Трубка | 1 |
| 27 | 4270517 | Адаптер | 3 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4154670 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4428958 | Шланг | 1 |
| 38 | 4055312 | Ленточный зажим | 2 |
| 39 | 4219918 | Резиновая втулка | 1 |
| 41 | 4279119 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4200465 | Адаптер | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
