Скольжение рукоять детали (A) — HITACHI EX75UR-5

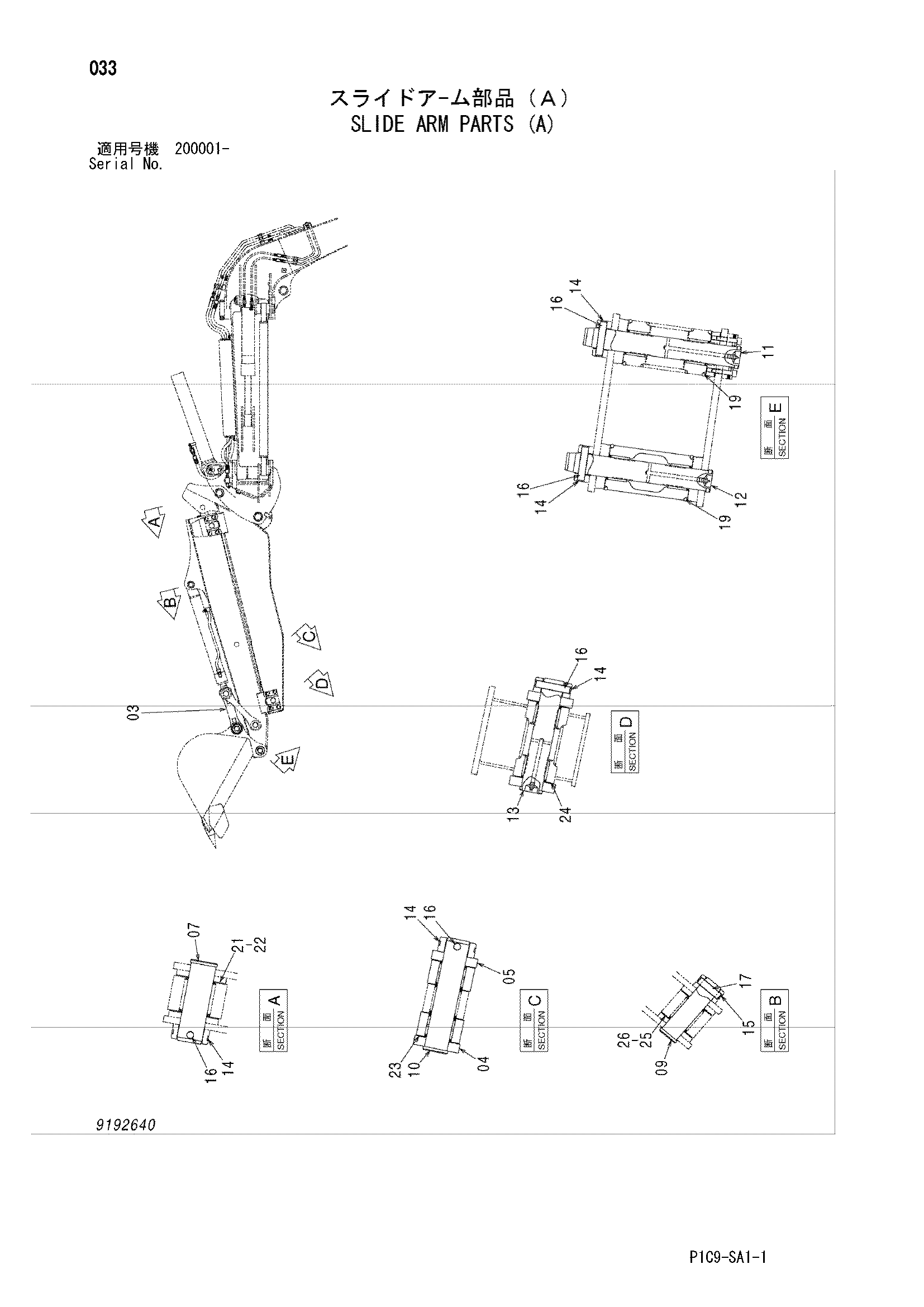

Заводская схема «Скольжение рукоять детали (A)» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8066896 | Тяга | 1 |
| 04 | 3076932 | Тяга | 1 |
| 05 | 8066904 | Тяга | 1 |
| 07 | 3083863 | Палец | 1 |
| 09 | 3076944 | Палец | 1 |
| 10 | 3076951 | Палец | 1 |
| 11 | 9177326 | Палец | 1 |
| 12 | 9177327 | Палец | 1 |
| 13 | 9154092 | Палец | 1 |
| 14 | 4065688 | Кольцо | 5 |
| 15 | 4141000 | Кольцо | 1 |
| 16 | 4065689 | Палец | 5 |
| 17 | 4141001 | Палец | 1 |
| 19 | 4406388 | Уплотнительное кольцо | 4 |
| 21 | 4366694 | Упорная пластина 1.0mm | 2 |
| 22 | 4367411 | Упорная пластина 2.0mm | 1 |
| 23 | 4374459 | Упорная пластина 1.0mm | 4 |
| 24 | 4374458 | Упорная пластина 1.0mm | 2 |
| 25 | 4377449 | Упорная пластина 1.0mm | 2 |
| 26 | 4374453 | Упорная пластина 2.0mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
