Управление педаль (левый) — HITACHI EX75UR-5

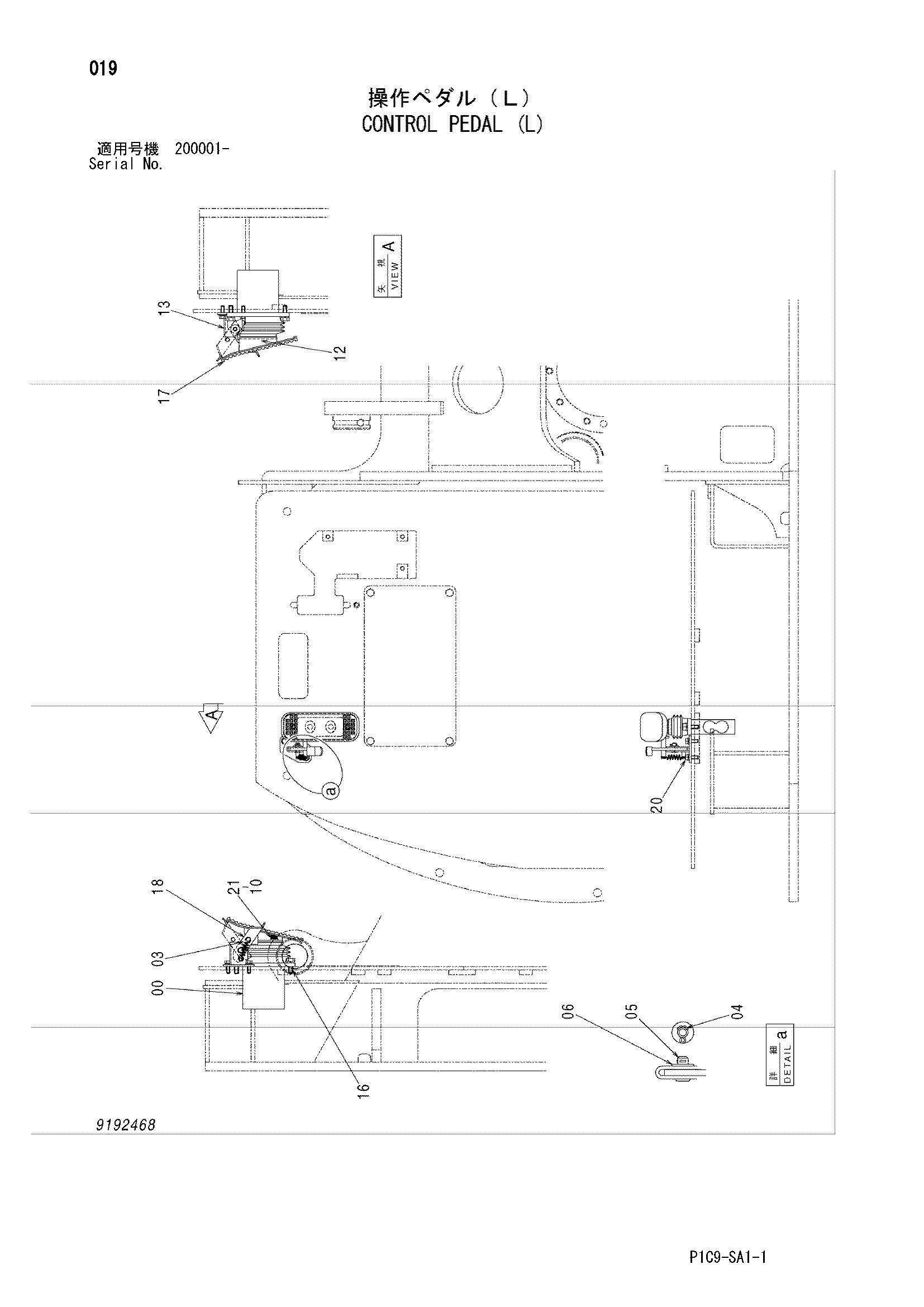

Заводская схема «Управление педаль (левый)» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330467 | Пилотный клапан | 1 |
| 03 | 4279604 | Пружина | 1 |
| 04 | A763016 | Шплинт | 1 |
| 05 | 4287795 | Палец | 1 |
| 06 | A590110 | Плоская шайба | 1 |
| 10 | A590910 | Пружинная шайба | 2 |
| 12 | 8062260 | Педаль | 1 |
| 13 | 8062258 | Кронштейн | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4332275 | Крышка | 1 |
| 18 | 8062261 | Ограничитель | 1 |
| 20 | J260825 | Болт с шайбой | 2 |
| 20A | J900825 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J781020 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
